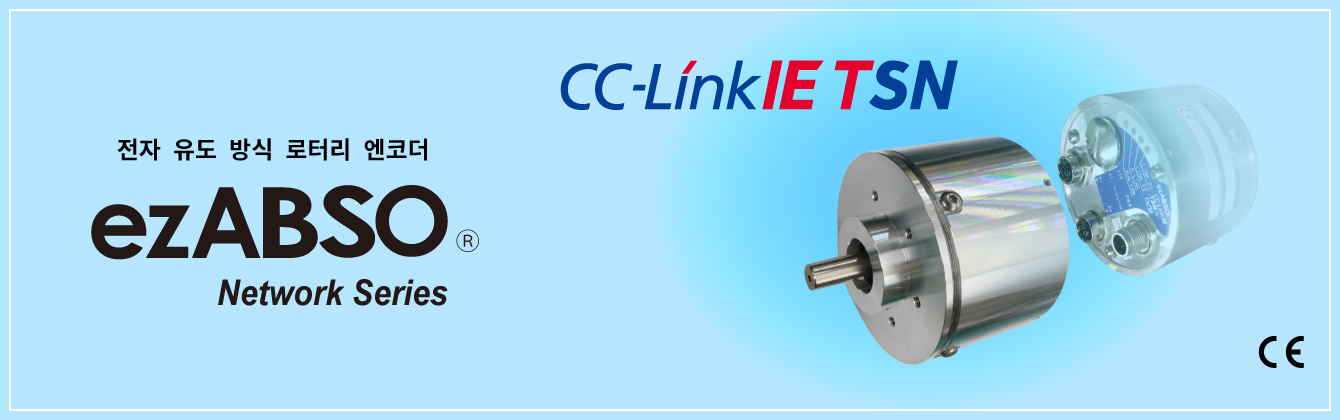

전자 유도 방식 로터리 엔코더 ezABSO® Network Series CC-Link IE TSN

제품개요

ezABSO®는 전자 유도 방식의 원리를 채용한 로터리 엔코더입니다.
센서 내부에 변환기를 내장하여 센서 단독으로 앱솔루트 위치 및 속도를 검출합니다.

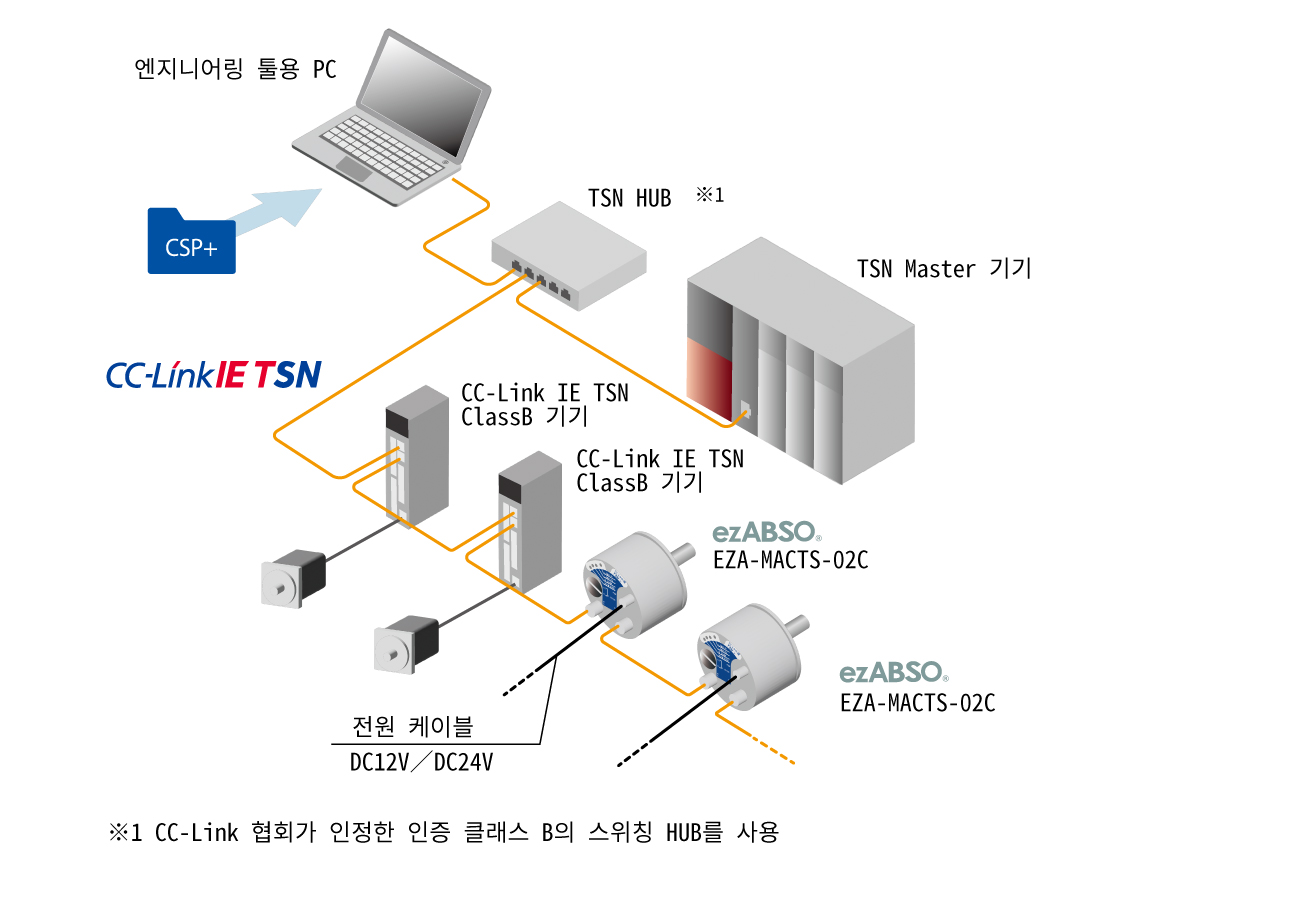

그림：ezABSO ® Network Series CC-Link IE TSN　시스템 구성

EZA-MACTS-02C

항목	사양
총회전수	8,778
분할수	최대 2,301,100,032분할（8,778회전 × 262,144／1회전） 공장출하시: 575,275,008분할（8,778회전 × 65,536／1회전）
내부갱신주기	약250μs（위치 데이터，속도 데이터）
이상검출	CPU 에러, 센서 에러, 메모리 에러, 하드웨어 에러, 스위치 에러, 전원전압알람, 내부온도알람, 회전속도알람, 설정알람, IP주소 설정 변화 알람, IP주소 설정 알람, IP주소 중복 알람, 사이클릭 전송 크기 알람
기기 조작	프리셋, 에러 클리어
이벤트 로그	64개의 이벤트를 기록（Web 서버 기능으로 열람 가능）
모니터 기능	ezSCOPE 접속 가능
모니터 LED	RUN / ERR: EZA-MACTS 상태, DLINK: 사이클릭 전송 상태, LINK P1: PORT1 송수신 상태, LINK P2: PORT2 송수신 상태
IP 어드레스 설정	IP / STATION 스위치: ×16, ×1
기능파라미터	위치 데이터 증가 방향, 현재치 프리셋 유효/무효, 스케일링 유효/무효, 스케일링 데이터, 센서 로우 패스 필터, 센서 메디안 필터
파라미터 설정방법	자동 설정（엔지니어링 툴을 통한 마스터국 파라미터 설정） 엔지니어링 툴을 통한 파라미터 쓰기 웹 서버에 의한 파라미터 설정

항목	사양
국종별	리모트 국
통신포트수	2 (커넥터：M12)
통신속도	1Gbps (1000BASE-T, 전체 이중)
통신 프로토콜	CC-Link IE TSN
인증 class	Class B
전송로 형식	라인 접속, 스타 접속, 링 접속, 라인 접속과 스타 접속의 혼재, 링 접속과 스타 접속의 혼재
통신 사이클 타임	최소 125μs (동기화없음) 최소 250μs (네트워크 동기 통신을 사용할 경우)　※2
디바이스 타입	센서 (타입코드: 0x0030)
권장 케이블	Cat.5e 이상, 실드 부착 (STP) 스트레이트 케이블
케이블 길이	노드 간：최대100ｍ
IP / STATION 어드레스	1 ～ 254
IP 버전	IPv4
IP 어드레스 설정	스위치 설정， 저장 메모리 설정
멀티캐스트 필터	대응
사이클릭 전송	RX/RY 사용점수: 32점 RWr/RWw 사용점수: 16점
모니터 기능	웹 서버 기능에 의한

※2 미츠비시전기의 FX5-SSC-G, FX5-CCLGN-MS와 네트워크 동기 통신을 실시할 수 없습니다.
