표준형 연장 센서 케이블

표준형의 압소코더 검출기와 변환기를 연결하는 케이블 입니다.
사용방법이나 환경에 맞춰 케이블 선택합니다.

사진 : 센서연장케이블

표준형 센서타입

모델선정

모델예：3P-S-0102-□

모델 ①트위스터 페어 수 ②적용검출기 ③케이블 종류 ④변환기측 커넥터 모델 ⑤검출기측 커넥터 모델 ⑥케이블 길이
[단위 : m]
3P-S
-0102-□		 3 P S 01 02 2,3,5,8,10,
15,20,25,30,
35,40,45,50
3P-RBT
-0102-□		 3 P RBT 01 02
4P-S
-0102-□		 4 P S 01 02
4P-RBT
-0102-□		 4 P RBT 01 02
3S-RBT
-0102-□		 3 S RBT 01 02 2,3,5,8,10,
15,20,25,30,35,40
3S-RBT
-0103-□		 3 S RBT 01 03 4,6,8,10,15,
20,25,30,35,40
4P-RBT
-0103-□		 4 P RBT 01 03
①트위스터 페어 수
3[3페어]　4[페어]
②적용검출기
P[표준사양] S[고분해능사양]
③케이블 종류
S[표준] RBT[로보트]
④변환기측 커넥터 모델
01[R04-PB9M8.0A]
⑤검출기측 커넥터 모델
02[R04-JB9F8.0A]　03[R04-PB9F8.0A]
⑥케이블 길이
상기 이외의 길이가 필요한 경우는 10m 단위로 제작합니다.

사양

표준센서용 케이블 사양

　　 　　　 　　　 　　 　　 　　　
항목 사양
모델 3P-S 4P-S 3P-RBT 4P-RBT
종류 표준케이블 로봇케이블
외경 Φ8
정격전압 AC30V
주위온도 사용시 -5 ～ +60℃ -5 ～ +60℃
보존시 -5 ～ +60℃ -10 ～ +60℃
절연체조사 가교 발포 폴리에틸렌 ETFE수지
전선의 피복 염화비닐 혼합물
전선색깔 회색 검은색
특징 연장거리를 길게 할 수 있습니다. 굴곡성이 뛰어나 가동부에 사용할 수 있습니다.
적용검출기 VRE-P028
VRE-P062
CSA실린더		 MRE-32SP062
MRE-G□SP062
VLS-□PW		 VRE-P028
VRE-P062
CSA실린더		 MRE-32SP062
MRE-G□SP062
VLS-□PW

고분해능센서용 케이블 사양

　　 　　　 　　　 　　 　　 　　　
항목 사양
모델 3S-RBT
종류 로봇케이블
외경 Φ8
정격전압 AC30V
주위온도 사용시 -5 ～ +60℃
보존시 -10 ～ +60℃
절연체ETFE수지
전선의 피복 염화비닐 혼합물
전선색깔 파랑색
특징 굴곡성이 뛰어나 가동부에 사용할 수 있습니다.
적용검출기 VRE-16TS062

조합

1회전형 압소코더 검출기 VRE
센서 일체형 실린더 CSA

연장센서 케이블 3P-S-0102/3P-RBT-0102



고분해능 1회전형 압소코더 검출기 VRE

연장센서 케이블 3S-RBT-0103/3S-RBT-0102



다회전형 압소커더 검출기 MRE

연장센서 케이블 4P-S-0102/4P-RBT-0102



직선형 압소코더 검출기 VLS

연장센서 케이블 4P-RBT-0103/4P-S-0102/4P-RBT-0102



외형도

연장센서 케이블
3P-S-0102 / 3P-RBT-0102 / 4P-S-0102 / 4P-RBT-0102 / 3S-RBT-0102

연장 센서 케이블 3P-S-0102/3P-RBT-0102/4P-S-0102/4P-RBT-0102/3S-RBT-0102

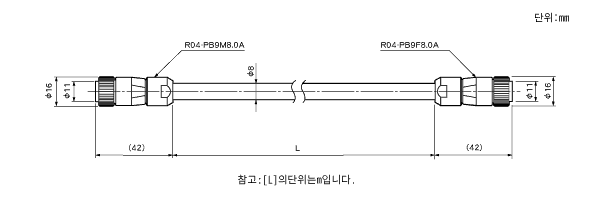

연장센서 케이블
3S-RBT-0103 / 4P-RBT-0103

연장 센서 케이블 3S-RBT-0103/4P-RBT-0103



표준 케이블과 로봇케이블을 혼용해서 연장하는 경우의 제약에 대해

변환기와 센서간 접속 케이블을 연장하는 경우, 고정부에는 표준케이블(s),가동부에는 로봇케이블(RBT)를 사용합니다.

이렇게 혼용하여 연장하는 경우 센서가 정상적으로 동작 할 수 있는 케이블 최대길이는 표준 케이블만의 경우에 비해 짧아지므로 허용 길이의 범위 내에서 사용하여 주십시오.
이 제한을 초과하여 사용할 경우 정상적으로 동작하지 않을수가 있습니다.

여기에서는 로봇케이블의 길이를 결정 한 후, 표준 케이블로 한번 더 연장 할 수 있는 최대 길이를 산출하는 방법을 설명합니다.

(1) 사양 상 각 케이블로 연장 할 수 있는 최대 센서 케이블 길이를 선정한 변환기 또는 컨트롤러에서 참조바랍니다.
（변환기와 센서의 조합에 따라 각각 다릅니다.）

　a. 표준 케이블 단체에서의 최대 센서 케이블 길이：L1 (m)
　b. 로봇케이블로 최대 센서 케이블 길이：L2 (m)

(2) 사용하는 로봇케이블 길이 Lr(m)을 도면을 참고햐여 정하여 주십시오. 이때 앞서 말한바와 같이 （1）의L2 를 넘지 않는 길이로 하여 주십시오.

(3) 표준 케이블로 연장 할 수 있는 최대 길이 Ls(m)는 오른쪽의 계산식을 통해서 구할 수 있습니다.

계산식과 케이블 구성

케이블 길이
