电磁感应式旋转编码器 ezABSO® Network Series CC-Link IE TSN

产品概要

电磁感应式旋转编码器 ezABSO® Network Series CC-Link IE TSN

ezABSO®是利用了电磁感应式原理的编码器。
通过传感器内部内置的传感器单体检测绝对值位置和速度。

资料下载　　　联系方式

特点

CC-Link IE TSN ClassB 对应

  • 对应工业用Ethernet【CC-Link IE TSN】ClassB。
  • 通讯速度１Gbps! 实现了完全的同期通讯控制。

长寿命设计

  • 检测部是非接触式。然后不使用电解电容等寿命零件，可以长期使用。

绝对值编码器

  • 不使用电池采用绝对值检测方式。
  • 可以最大8,778圈绝对值检测，即时断电时移动也可以进行正确位置的检测。

实现高分割数

  • 实现1圈262,144分割。

耐久性高

  • 作为编码器耐久性高　耐振动200m/s2，耐冲击2000m/s2。

系统构成

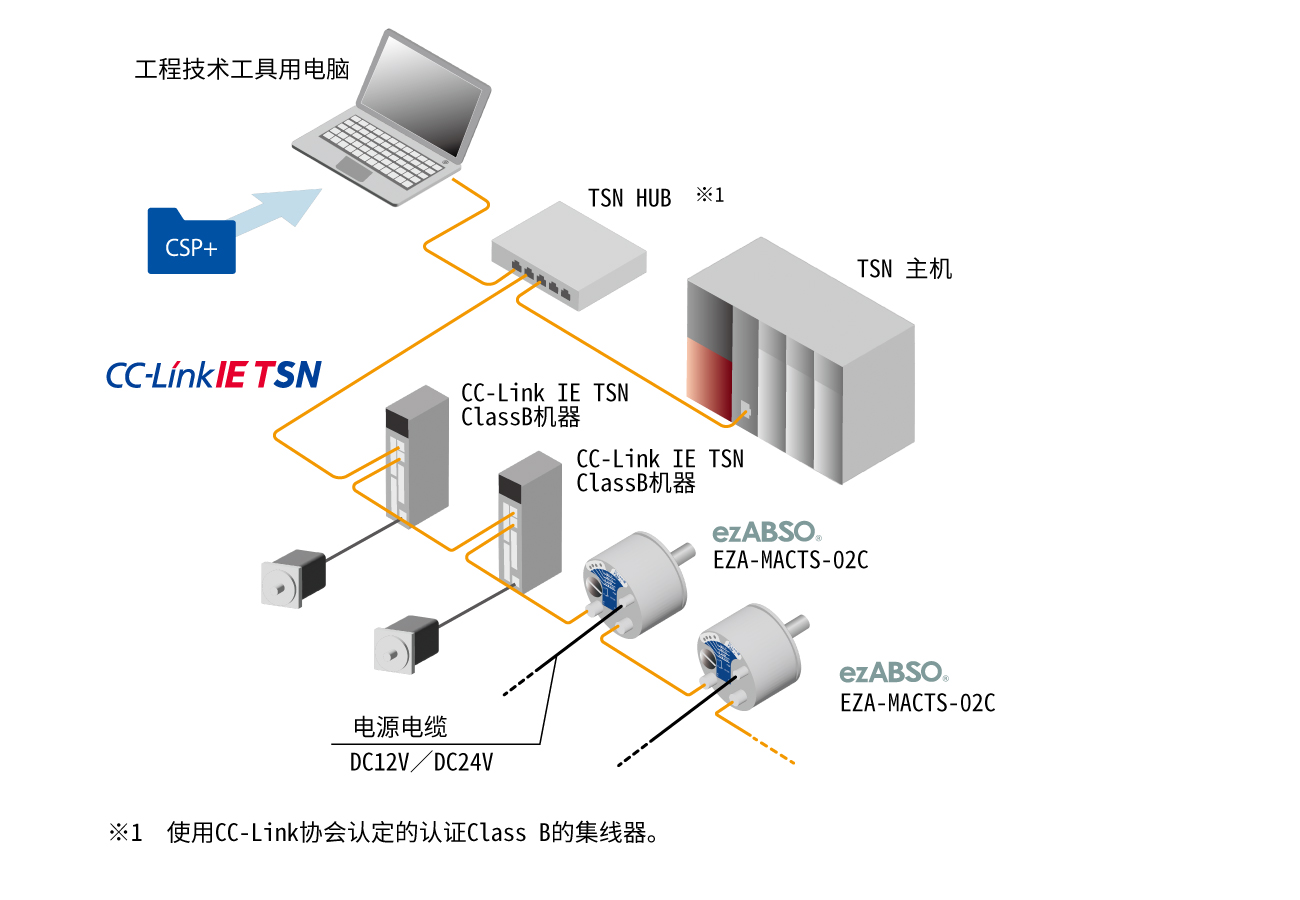

图 : ezABSO ® Network Series CC-Link IE TSN 系统构成

型号选定

EZA-MACTS-02C

规格

一般规格

项目 规格
电源电压 DC10.8 ~ 28.8V（含波纹）
消耗电流 340mA以下（DC12V时）
170mA以下（DC24V时）
使用时周围温度 -20 ~ +75℃　不可凝结
保存环境温度 -20 ~ +90℃　不可凝结
质量 约 0.6kg

机械规格

项目 规格
位置检测方式 电磁感应式
防护等级 IP66（操作过程中传感器轴的接触部分为IP64）
机械允许旋转速度 6,000r/min（连续运转）
直线性误差 0.03°（±0.015°）

功能规格

项目 规格
总旋转圈数 8,778
分割数 最大可以2,301,100,032分割（8,778圈×262,144／1圈）
工厂出厂时：575,275,008分割（8,778圈× 65,536／1圈）
内部更新周期 约250μs（位置数据，速度数据）
异常检测 CPU报错，传感器报错，存储卡报错，硬件报错，开关报错，
电源电压警报，内部温度警报，转速警报，设定警报，
IP地址设定变化警报，IP地址设定警报，IP地址重复警报，
周期传输容量警报
机器操作 预置设定，错误接触
日志文件 64个日志记录（通过网络服务器功能可以阅览）
通过监测功能 可以连接ezSCOPE
监测器LED RUN / ERR：EZA-MACTS 状态， D LINK：周期传输状态，
LINK P1：PORT1 发收信状态， LINK P2：PORT2 发收信状态
IP地址设定 IP / STATION 开关：×16，×1
功能参数数据 位置数据增加方向，当前值预置功能有效/无效，
测量距离有效/无效，测量距离数据，
传感器低通滤波器，传感器中值滤波器
参数数据设定方法 自动设定
通过工程工具写入参数
通过网络服务器写入参数

通信规格

项目 规格
站种类 远程站
通信端口数 2 (接口：M12)
通信速度 1Gbps（1000BASE-T，全双工）
通信协议 CC-Link IE TSN
认证级别 Class B
网络拓扑 线式拓扑，星式拓扑，环装拓扑，
线式和星式拓扑的混在，星式和环装拓扑的混在
通信周期时间 最小 125μs（不同期）
最小 250μs（使用网络同期通信时）　※2
设备种类 传感器（网络类型代码：0x0030）
推荐电缆 Cat.5e 以上，附带屏蔽（STP）电缆
电缆长 节点间距：最大100ｍ
IP / STATION 地址 1 ～ 254
IP 版本 IPv4
IP 地址设定 设置开关， 存储内存设置
多播过滤器 对应
周期传输 RX/RY使用点数：32点
RWr/RWw使用点数：16点
通过监测功能 通过网络服务器功能

※2 和三菱电机制造FX5-SSC-G,FX5-CCLGN-MS无法进行网络同期通信。
