多圈型ABSOCODER传感器 MRE®

产品概要

多圈型ABSOCODER传感器 MRE® 绝对值编码器

多圈型ABSOCODER传感器 MRE是检测轴旋转量的旋转型编码器的检测部。
通过和转换器或者控制器配套使用, 1圈以上的旋转量用绝对值输出。

联系方式

型号选定

型号一览 总旋转圈数 形状 种类 安装方式 轴形状 插头方式
MRE-32SP062SAC 32 S P062 S A C
MRE-32SP062SBC B
MRE-32SP062FAC F A
MRE-32SP062FBC B
MRE-G□SP062FAC G□
□ : 64,128,160, 256,320
A
MRE-G□SP062FBC B
  • 形状 : S[长圆筒型]
  • 种类 : P[标准]
  • 安装方式 : S[伺服挂载类型] F[法兰挂载类型]
  • 轴形状 : A[1面切口] B[键槽]
  • 插头方式 : C[附带引出电缆] (插头 : 标准型)

安装方式 : S[伺服挂载类型] F[法兰挂载类型], 可选项目SH-01 : 062用 强化伺服安装型, 轴形状 : A[1面切口] B[键槽], 插头方式 : C[附带引出电缆]



关于上述以外的规格 请联系我们。

系统构成

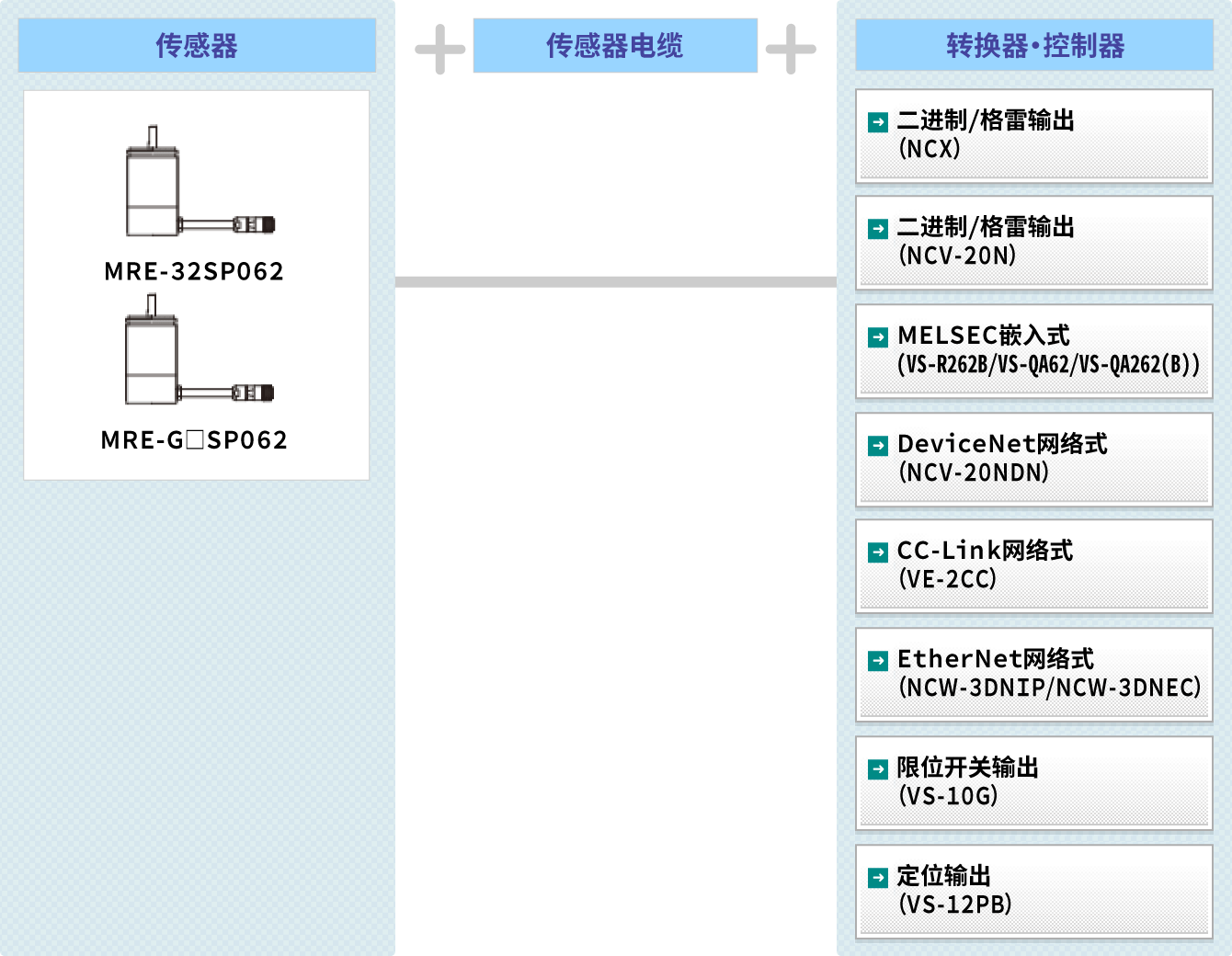

图 : MRE®系统构成 二进制/格雷输出 (NCV-20N) MELSEC嵌入式 (VS-R262B/VS-QA62/VS-QA262(B)) DeviceNet网络式 (NCV-20NDN) CC-Link网络式 (VE-2CC) EtherNet网络式 (NCW-3DNIP/NCW-3DNEC) 限位开关输出 (VS-10G) 定位输出 (VS-12PB)

规格

项目 规格
传感器型号 MRE-32SP062 MRE-G□SP062
总旋转圈数 32 64 128 160 256 320
单旋转分割数 4096 2048 1024 819.2 512 409.6
总分割数 131072 (217)
质量 (kg) 1.5 1.0
直線性誤差 (°degree) 1 Max. 2 Max. 4 Max. 5 Max. 8 Max. 10 Max.
转动惯量 kg・m2 {kgf・cm・s2} 6.7×10-6 {6.8×10-5} 3.9×10-6 {4.0×10-5}
起动扭矩 N・m{kgf・cm} 4.9×10-2 {0.5} 以下
允许的轴负载 径向 (N {kgf}) 98 {10}
推力 (N {kgf} 49 {5}
机械允许旋转速度 (r/min) 3600
轴承寿命 (h) 3.0×104 (3600 r/min) 1.5×104 (3600 r/min)
周围温度 使用时 (℃) -20 ~ +60
保存时 (℃) -30 ~ +90
耐振动 2.0×102 m/s2 {20G} 200Hz 上下4h 前后2h(JIS D1601)
耐冲击 4.9×103 m/s2 {500G} 0.5ms 上下前后各3回(JIS C5026)
防护等级 IP52f (JEM1030)
最大传感器电缆长 标准电缆 (m) 100(4P-S)
机器人电缆 (m) 40 (4P-RBT) 70 (4P-RBT)
引出传感器电缆长 (m) 2

关于分割数
传感器的分割数是因配套使用的转换器或者控制器不同而不同。请确认使用的转换器或者控制器的规格。

外形图

标准型

  • PDF 下载MRE-32SP062S□C
  • PDF 下载MRE-32SP062F□C
    MRE-G□SP062F□C
