张力计 VR TENSION®
产品概要
构造
设置/使用示意图
特点

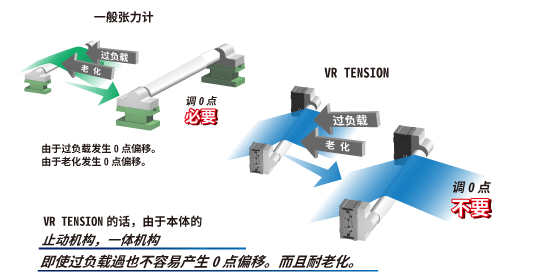

无需调0

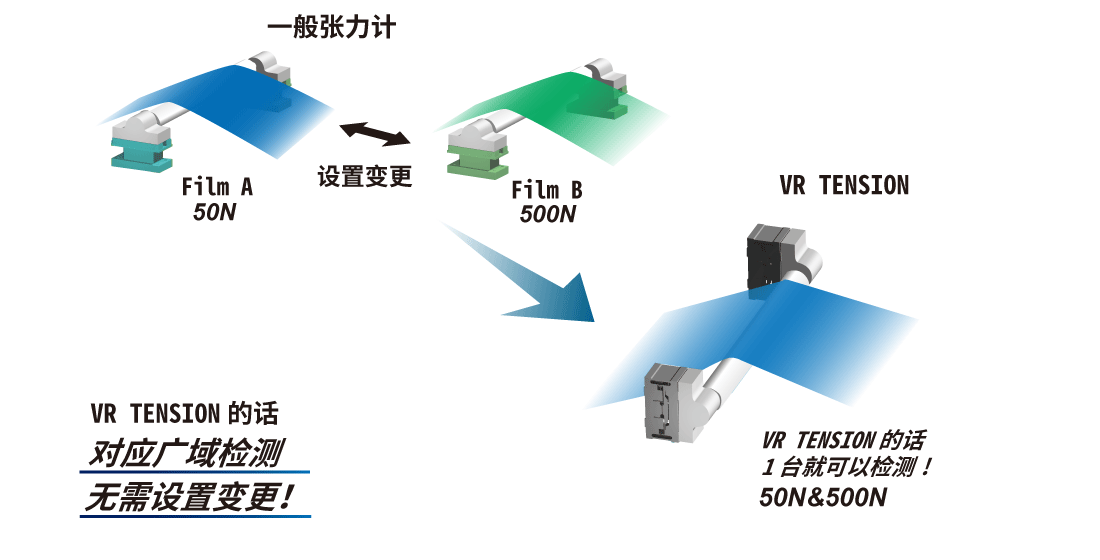

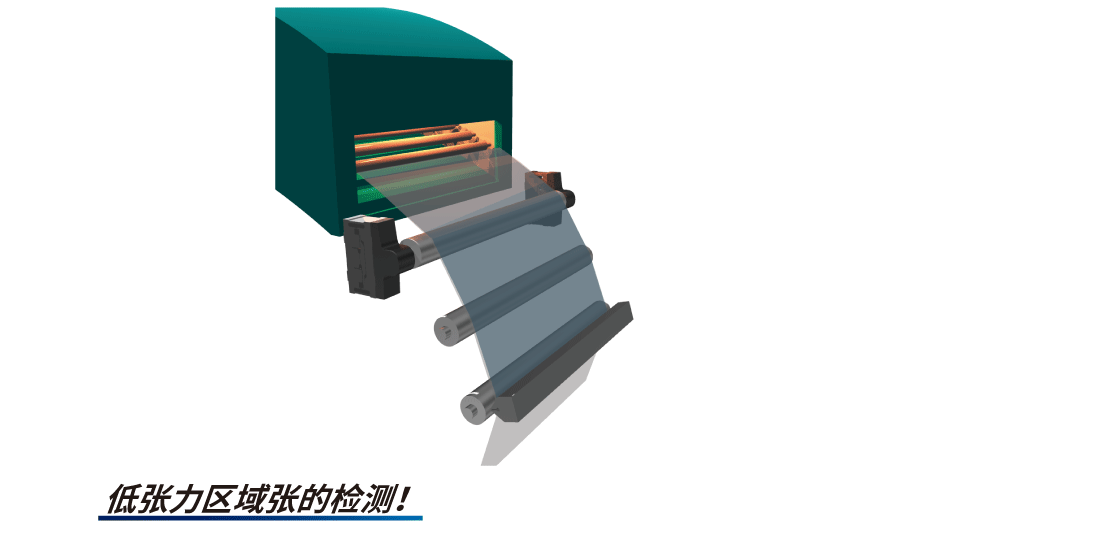

低~高张力测试/可适用于悬臂辊

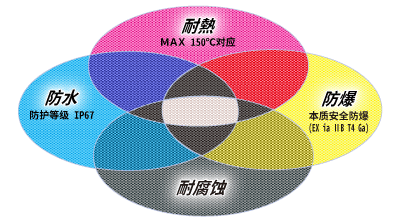

高应答/耐热对应

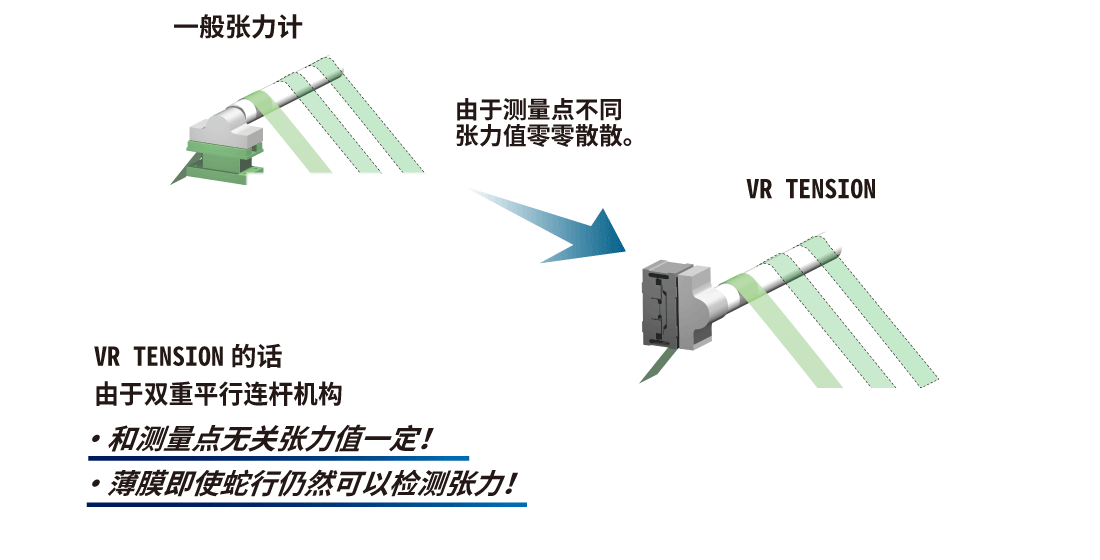

钝角对应/超低张力检测

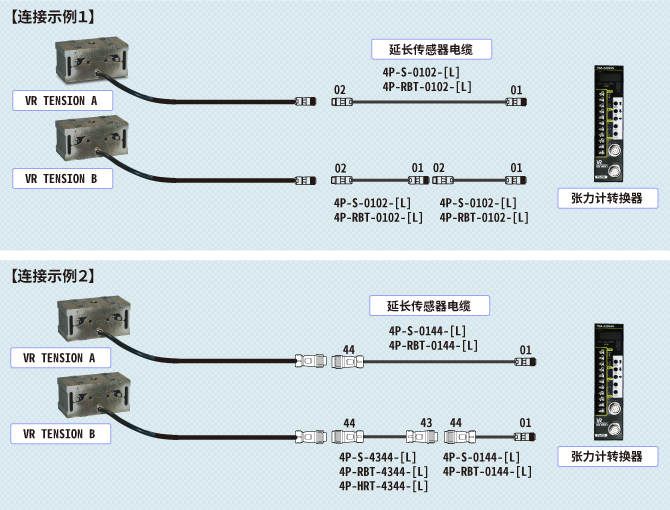

系统构成
防爆规格的系统构成不一样。详细内容请来电咨询。
型号选定
传感器型号
TMS - [1][2][3][4] - [特殊规格]
- [1]额定负载
-
代码 规格 ST002 1.96N(0.2kgf) SS005 4.9N(0.5kgf) S02 19.6N(2kgf) S05 49N(5kgf) A10 98N(10kgf) A20 196N(20kgf) A50 490N(50kgf) B100 980N(100kgf) B200 1960N(200kgf) B300 2940N(300kgf) - [2]传感器种类
-
代码 规格 使用温度 ※1 防护等级 A 标准 -10 ~ +60℃ IP40 B 耐热 -10 ~ +120℃ C 耐热特殊 -10 ~ +150℃ L 标准 -10 ~ +60℃ IP67 M 耐热 -10 ~ +120℃ N 耐热特殊 -10 ~ +150℃ ※1 插头的使用环境温度范围是,-25 ~ +85℃。
- [3]电缆端末处理
-
代码 规格 B 插头(NJW-2012)传感器种类记号是B,C,M,N的时候 C 插头(R04-PB9M-8.0A)传感器种类记号是A,L的时候 - [4]引出电缆长
-
代码 规格 空白 2m (标准电缆) 5 5m 10 10m 20 20m - 0~10V电压 / 4~20mA电流
- 2通道输出
转换器型号
TMA-A20NAN
规格
传感器规格
项目 | 规格 | ||||
---|---|---|---|---|---|
传感器规格 | ST系列 | SS系列 | S系列 | ||
额定负载 | 1.96N 0.2kgf |
4.9N 0.5kgf |
19.6N 2kgf |
49N 5kgf |
|
精度 | ±1% | ||||
额定负载变形 | 约0.02mm | ||||
再现性 | 0.2% | ||||
分辨率 | 0.12mN [0.012gf] |
0.3mN [0.03gf] |
1.19mN [0.12gf] |
2.99mN [0.30gf] |
|
引出电缆长 | 2, 5, 10, 20m (标准是2m) | ||||
最大传感器电缆长 | 标准电缆 | 100m(引出电缆和延长电缆的总和) | |||
机器人电缆 | 100m(引出电缆和延长电缆的总和) |
※1 ST/SS系列因为额定负载小,所以和其他系列相比使用范围相对狭窄。
传感器以水平方向以外的设置方向使用时,请注意传感器本体可动部质量和皮重。
※2 ST/SS系列没有采用【双重平行连杆机构】。
考虑传感器设置的时候,请注意结构不要承受传感器偏载荷。
项目 | 规格 | ||||||
---|---|---|---|---|---|---|---|
传感器规格 | A系列 | B系列 | |||||
额定负载 | 98N 10kgf |
196N 20kgf |
490N 50kgf |
980N 100kgf |
1960N 200kgf |
2940N 300kgf |
|
精度 | ±1% | ||||||
额定负载变形 | 约0.02mm | ||||||
再现性 | 0.2% | ||||||
分辨率 | 5.98mN [0.61gf] |
11.96mN [1.22gf] |
29.9mN [3.05gf] |
59.8mN [6.10gf] |
119.6mN [12.2gf] |
179.4mN [18.3gf] |
|
引出电缆长 | 2, 5, 10, 20m (标准是2m) | ||||||
最大传感器电缆长 | 标准电缆 | 100m (引出电缆和延长电缆的总和) |
100m | ||||
机器人电缆 | 100m (引出电缆和延长电缆的总和) |
100m |
转换器规格
项目 | 规格 |
---|---|
型号 | TMA-A20NAN |
电压 | DC24V±10% (含波纹) |
耗电量 | 10W 以下 |
质量 | 约0.4kg |
数据表示 | 7段LED 4位+符号 |
轴数 | 2轴 |
模拟滤波器 | 12Hz |
采样间隔 | 0.2~20ms(用参数设定0.2ms的倍数) |
张力数据显示内容 | A轴、B轴、A+B轴 |
外部预设功能 | 无 |
模拟输出规格 | 0~10V电压,4~20mA电流 |
