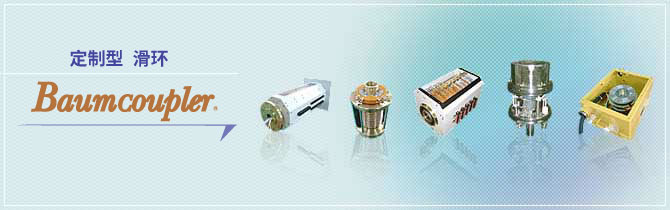

NSD式定制型滑环 Baumcoupler®

Baumcoupler® 是根据NSD独自的「银合金接点方式」向回转物体传输电力和信号的滑环。
我们也能生产定制产品。

联系方式

特点

最适合于PLC控制
因为采用银合金点接点方式,所以可实现稳定传输。
这是一种通过涂敷接点润滑油脂, 让作为干扰发生源的磨损粉不易飞散的方式, 因此适用于使用PLC等的控制。
同时为电机电源和控制信号供电
根据现场的空间, 环境、电源规格等, 一件一样地制作。
我们还可以将大容量电机电源与微弱的模拟控制信号相结合。
传输 100A电流, 无火星和噪音
结合几个电刷和一个由银合金制成的接触点, 鲍姆耦合器可以传输高达 100A的电流。而碳刷和水银类型不能做到这一点。
2000万 转耐用性
因为采用了银合金接点方式 Baumcoupler 在没有维护的情况下可以使用到一百万转。
如果将接触点润滑油脂定期重新涂抹到所有接点上, Baumcoupler 可无干扰使用高达 2000万转。
也有耐环境规格
防护等级可以对应现场环境来设计。防护等级可以达到IP65。
此外, 还可采用SUS制成的保护罩, 因此该结构具有优异的耐水性和耐化学性。
可对应 CC-Link
可提供对应 CC-Link 的产品。

CC-Link 协会网页 (外部网站链接)To an external site

CC-Link

产品类型的介绍

Dram 类型 (3TB)
可采用常规碳刷类型中使用的带状。
本产品与碳刷式滑环形状相同。

小型型号
对应如手掌大小的小型型号, 根据客户的电气规格设计最小尺寸的 Baumcoupler。

多级类型 (3TA)
通过设置多个盘板, 100点以上的规格达到对应比较轴向紧凑的多极型 (100电路以上)。

耐用 / 持久类型
者是为了提高耐腐蚀性, 对应不锈钢盖的耐环境型。
它提供了保护等级 IP67, 具有出色的密封性能, 可在恶劣的环境中使用。

嵌入类型
我们可以对应现有装置的嵌入类型, 无论是放置空间或者是安装方法, 我们都可以配合现有装置进行设计。

在此介绍的产品以外, 我们也能生产定制产品。

和其他公司产品的比较

项目 规格 备注
厂家 (产品名称) NSD
(Baumcoupler)
其他公司 A 其他公司 B -
结点材质 银合金 碳刷 水银 -
小巧型 × 与碳型相比, 盘型可以缩短朝向推力方向的长度。
极数 × 水银型最多只能提供 8极。Baumcoupler 有最多可以提供 800极的成功案例。
微电流电压 × 也有用于串行通信, 热电偶和称重传感器信号线的案例。
强电流 × Baumcoupler 有对应 100A的电流的能力。
碳刷类型存在火花和干扰问题。
高速回转
100rpm, 300rpm (水银型可提供至 3000rpm)
维护性
×
对于 Baumcoupler, 到100万转为止不需要任何维护。
对应定制
× NSD接受一台起的订单。

用银合金接点方式 抗干扰可达 2000万旋转耐用性

磨损粉在刷子与滑环接触时产生干扰源。当然, 如果接触面较大, 磨粉会进入刷子和滑环之间的空间, 很容易产生干扰。

在NSD独创的「银合金接点方式」中, 采用特殊的银合金减少了接触面上产生的磨粉。同时采用接触点式滑环, 以减小接触面积, 结构设计为将磨粉扫出外部。

在我们的测试结果中, Baumcoupler 在没有维护的情况下至一百万转为止都不会产生任何干扰。如果将接触点润滑油脂定期重新涂抹到所有接点上, Baumcoupler 可无干扰使用高达 2000万转。 (接点的润滑油脂不能干燥)

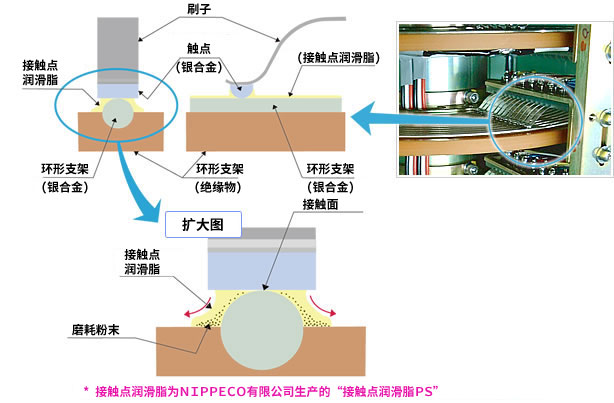

图 : 用银合金接点方式 抗干扰可达 2000万旋转耐用性

应用

充填机

Baumcoupler 可同时传输各阀门的驱动电源和驱动信号。
它也是传输多路复用信号的理想选择。

图 : 充填机

电缆卷筒

传统的碳刷式滑环偶尔会因水蒸气而发生接触故障。
通过使用涂有润滑脂的金属接触点型滑环来防止接触故障。

图 : 电缆卷筒

转塔

在送纸机中, 为了控制感应器越来越多的伺服电机被安装使用。
以前, 同时传输电流大的电机和备份用的控制信号是比较困难的。
但是 Baumcoupler 的话就能不需要维护便可持续使用 。

照片 : 转塔
