Wirbelstrom-Wegsensor EZ Gap®

Produktbeschreibung

Einfacher und leistungsstarker Wirbelstrom-Wegsensor EZ Gap®

Easy Gap ist ein Wirbelstrom-Wegsensor, der den Abstand zu Eisen, Edelstahl und Aluminium berührungslos misst.

Besonderheiten

In höchstem Maße Umweltresistenter EZ GAP Sensor

Für das Sensormaterial wird SUS + PPS-Plastik verwendet.
EZ GAP verfügt über eine ausgezeichnete Umweltbeständigkeit, der eine Schutzklasse von IP67 und eine Wärmebeständigkeit von 105℃ erreicht hat. (Optionale Wärmebeständigkeit bis 130℃)

Einfache Kalibrierung

Die korrigierten Punkte können an Ihrer gewünschten Sensorposition frei von 2 bis 11 Punkten eingestellt werden. Wenn die Anzahl der korrigierten Punkte zunimmt, werden die Linearitätsfehler kleiner. (Linearitätsfehler: ±0,15% F.S.)
Nichtmagnetische Metallobjekte (SUS 304, A5052) können ebenfalls vom Sensor erfasst werden.

Bei Kalibrierung von 5 oder mehr Punkten

Senkung des Temperaturdrifts

Eine Temperaturdrift von ±0,015% F.S./℃ oder weniger wird durch die Temperaturkompensationsfunktion realisiert.

Wenn der Abstand zum Erfassungsobjekt innerhalb der Hälfte des Nennerfassungsbereichs liegt.

Temperaturmessfunktion

Die Temperatur am Sensorkopf kann angezeigt werden.
Es ist möglich, den Zustand des Sensors zu überprüfen, um die Qualität der Produktionslinie zu stabilisieren.

Status der Temperaturanzeige

Verlängerung bis zu 20m

Das Sensorkabel kann auf bis zu 20m verlängert werden. Zusätzlich werden die Konnektoren vergoldet, um die Zuverlässigkeit der Kontaktteile zu verbessern.

Erhöhung der Wartungseffizienz

Einzelteile können einzeln ausgetauscht werden.
Beispiel: Wenn der Konverter ein Fehlfunktion aufweisen sollte, reicht es wenn der Konverter einzeln ausgetauscht wird. Der Sensor kann ohne Änderung genutzt werden.



Touch Roll ist verfügbar

Die notwendige Touch Roll wird ebenfalls von NSD vertrieben.

Fig.: Misst die Gummi Dicke, Touch Roll (von NSD gefertigt)

Systemkonfiguration

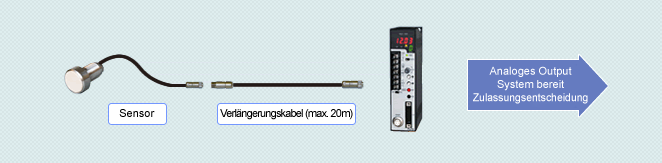

Fig.: EZ GAP® Systemkonfiguration
