내환경성 압소코더 검출기 일체형 실린더 CYLNUC®

압소코더 검출기 일체형 실린더 CYLNUC은 직선형 엔코더와 실린더가 일체 된 액츄에이터 입니다.
액츄에이터는 물론 스케일로 또는 스위칭 실린더로 사용 할 수 있습니다.

내환경형은 특히 환경이 열악한 장소에서 사용하는 압소코더 검출기 입니다.

모델 예

실린더

검출기

실린더의 각 사용압력으로 얻을 수 있는 추력(이론값)

질량

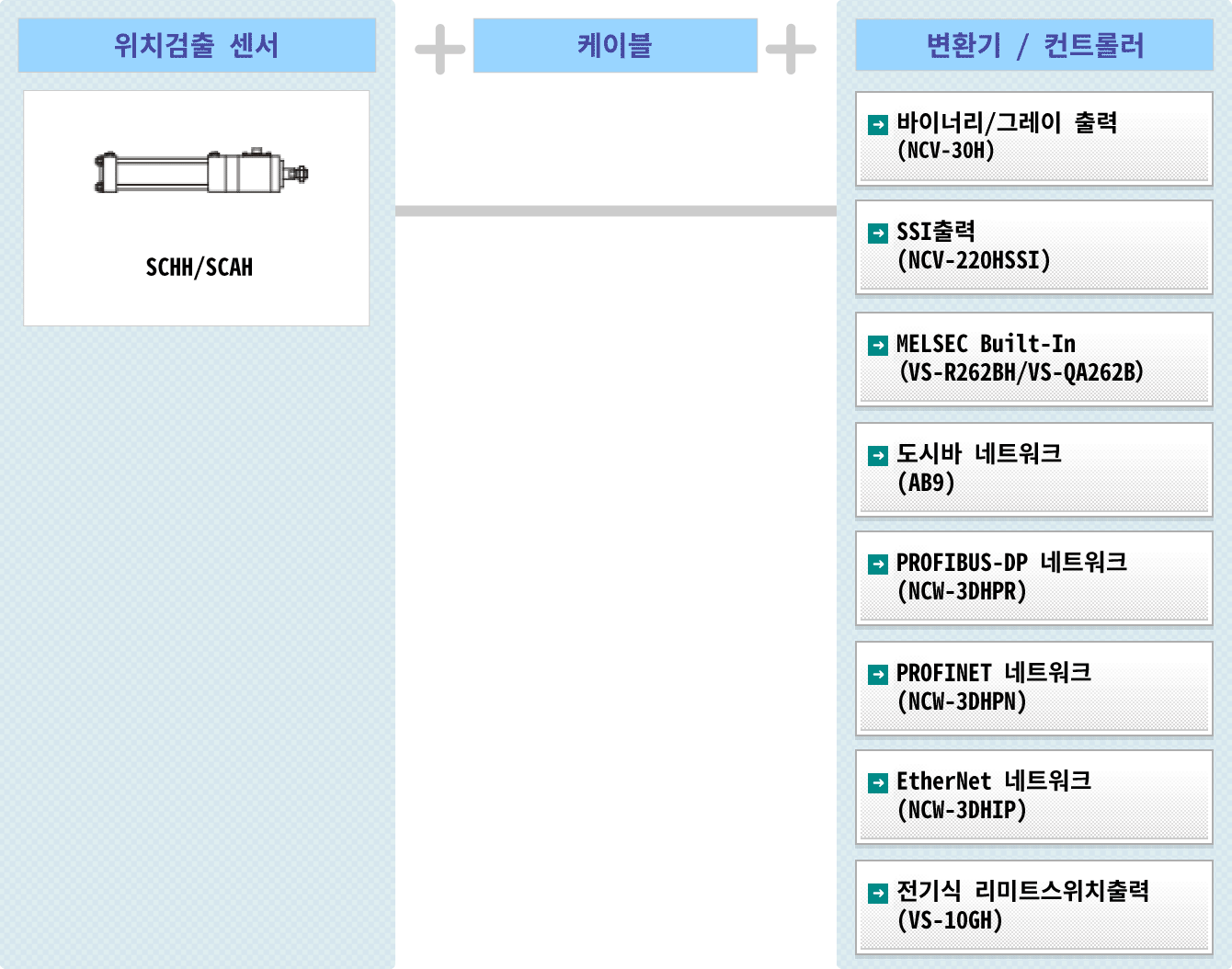

• SCHH-□×□-OO
  SCAH-□×□-OO
• SCHH-□×□-LB
  SCAH-□×□-LB
• SCHH-□×□-FA
  SCAH-□×□-FA
• SCHH-□×□-FB
  SCAH-□×□-FB
• SCHH-□×□-CA
  SCAH-□×□-CA
• SCHH-□×□-CB
  SCAH-□×□-CB
• SCHH-□×□-TA
  SCAH-□×□-TA
• SCHH-□×□-TC
  SCAH-□×□-TC

모델 예

항목	기호	내용
내경	20	Φ20		단위 : mm
	40	Φ40
스트로크	50 ～ 500	Φ20	50 ～ 500 : 50단위 600 ～ 700 : 100단위	단위 : mm
	50 ～ 700	Φ40
마운팅 형태	[FA]로드측 플랜지
	[LS]편측 축방향 후드 형
	[TB]헤드측 트래니언
	[FB]헤드측 플랜지
	[LB]축방향 후드 형
최대사용압력	7	0.7 MPa(7kgf/cm2)
	0	구멍있는 피스톤
커넥터	B	커넥터 (NJW-2012-PM)
	R	압착단자 (R1.25-4)
케이블 길이	2.0	2 m
옵션	A1	Lock 나사 (부속품)
	A2	1산 클레 비스
	A3	2산 클레 비스 (A4 부속품)
	A4	클레 비스 용 핀
	C5	자바라

실린더

검출기

실린더의 각 사용압력으로 얻을 수 있는 추력(이론값)

질량

• CSAH-20×□-FA
  CSAH-40×□-FA
• CSAH-20×□-LS
  CSAH-40×□-LS
• CSAH-20×□-TB
  CSAH-40×□-TB
• CSAH-20×□-FB
  CSAH-40×□-FB
• CSAH-20×□-LB
  CSAH-40×□-LB

모델 예

항목	기호	내용
동작 유체	F	인산에스테르계 작동유 사용의 경우에만 기입
츄브 내경(mm)	40～160	40	50	63	80	100	125	140	160
로드경(mm)	B	22	28	36	45	56	70	80	90
스트로크 (mm)	자바라 있음: 50～300 자바라 없음: 50～400	츄브 내경：40					50～500：50단위 600～1000：100단위 1200～1600：200단위
	50～1200	츄브 내경：50
	50～1600	츄브 내경： 63, 80, 100，125，140，160
마운팅 형태	[LA]	Foot/Side Lugs
	[LB]	축방향 후드 형
	[FD]	헤드측 플랜지
	[FY]	로드측 플랜지
	[CA]	1산 클레 비스
	[CB]	2산 클레 비스
	[TA]	Trunnion on Rod End Side
	[TC]	Intermediate Fixed Trunnion
최대사용압력	70	7 MPa(70kgf/cm2)
	140	14 MPa(140kgf/cm2)
쿠션 모델	B	실린더 양쪽
	R	로드 측
	H	헤드 측
	N	없음
쿠션 조정 밸브 위치 *1	A
	B
	C
	D
	N	없음
옵션	E	로드 선단 길이 나사형
	F	자바라 나일론타포린 80℃ max.
	G	자바라 네오프렌 130℃ max.
	H	자바라 실리콘유리 250℃ max.
	(E) K *2	Lock 나사
	L	1산 클레 비스
	M	2산 클레 비스
커넥터	D	커넥터포함(NJW-2012-RM) + 케이블없음
	Ｂ	커넥터포함(NJW-2012-PM) + 로봇케이블
	Z	커넥터 없음 + 로봇 케이블
	BH	커넥터포함(NJW-2012-PM) + 내열케이블
	ZH	커넥터 없음 + 내열케이블
케이블 길이	2	2ｍ
	5	5m
	10	10m
포트 위치 *1 공기 빼기 위치 케이블 설치위치 *3 드레인 포트 위치 *3	A
	B
	C
	D

*1 : 포트와 쿠션 조정 밸브는 같은 위치에 설치할 수 없습니다.
*2 : 로드 선단에 로크 너트(K)를 장착할 경우 로드 선단 길이 나사형(E)을 지정하십시오.
*3 : 케이블과 드레인 포트는 같은 위치에 설치할 수 없습니다.

실린더

검출기

실린더의 각 사용압력으로 얻을 수 있는 추력(이론값)

질량

• SCJJ□B□-LA
• SCJJ□B□-LB
• SCJJ□B□-FD
• SCJJ□B□-FY
• SCJJ□B□-CA
• SCJJ□B□-CB
• SCJJ□B□-TA
• SCJJ□B□-TC

모델예

실린더

검출기

실린더의 각 사용압력으로 얻을 수 있는 추력(이론값)

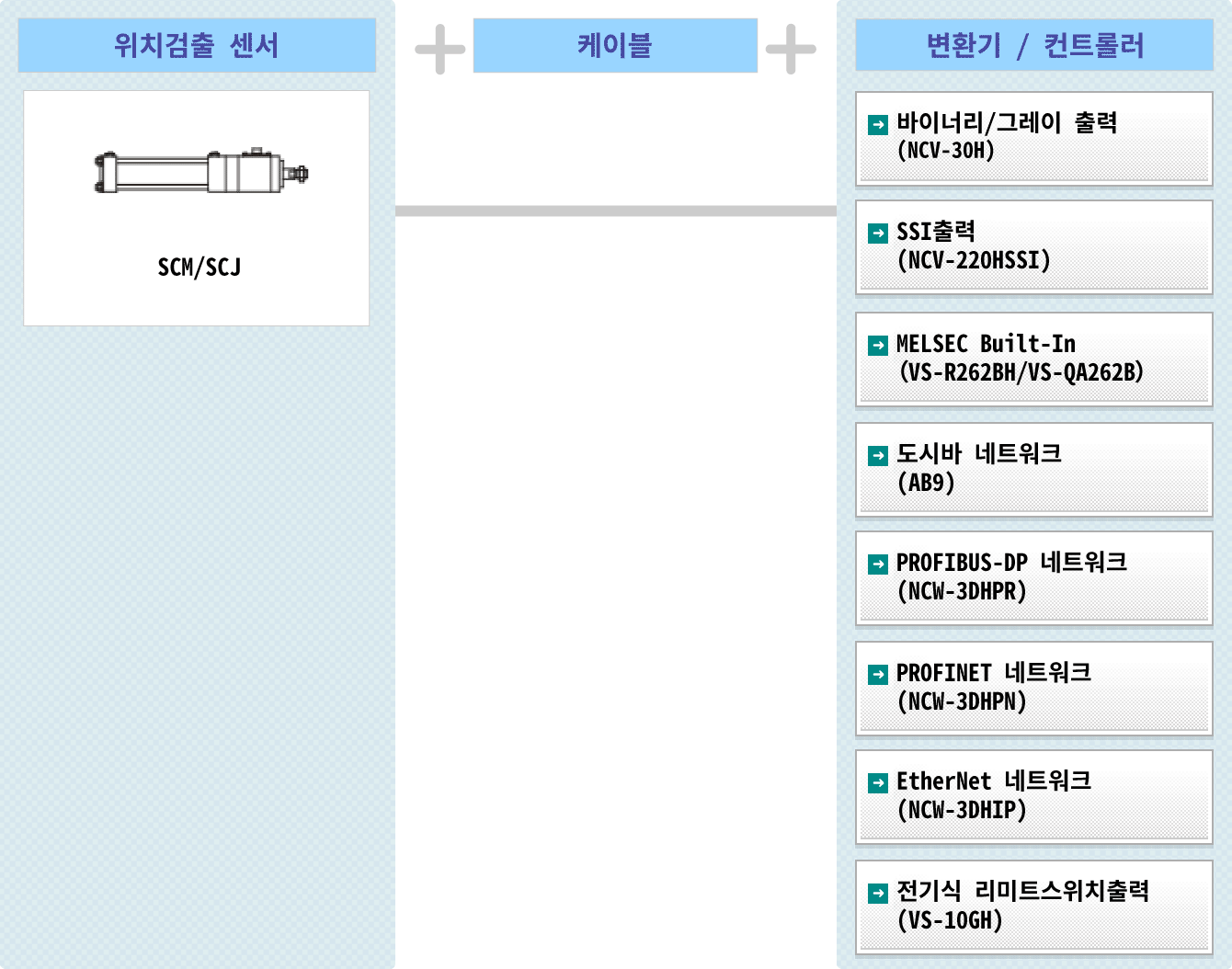

• SCM 기본사양
• SCJ 기본사양

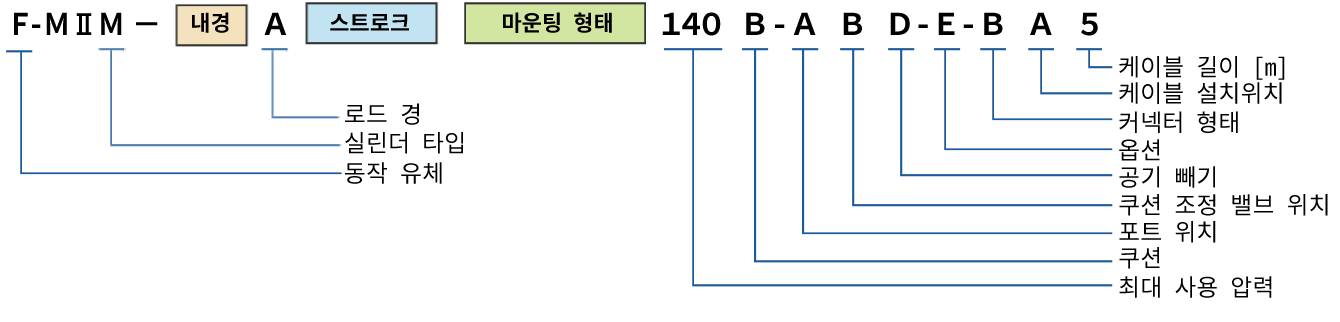

모델예

항목	기호	내용
동작 유체	F	인산에스테르계 작동유 사용의 경우에만 기입
실린더 타입	J	JIS 타입
	M	MILL(JHOS) 타입
츄브 내경(mm)	63～160	63	80	100	125	140	160 *1
로드경(mm)	A	45	56	70	90	100	110
	B	36	45	56	70	80	90
	C	－	36	45	56	63	70
스트로크 (mm)	50～800	로드 직경 : 50 미만			50～500：50단위 600～1000：100단위 1200～1600：200단위
	50～1600	로드 직경 : 50 이상
마운팅 형태	[LA]	Foot/Side Lugs
	[FA]	로드측 플랜지
	[TA]	Trunnion on Rod End Side
	[TC]	Intermediate Fixed Trunnion
최대사용압력	70	7 MPa(70kgf/cm2)
	140	14 MPa(140kgf/cm2)
	210	21 MPa(210kgf/cm2)
	250	25 MPa(250kgf/cm2)　　※Only rod diameter 50 or more
쿠션 모델	B	실린더 양쪽
	R	로드 측
	H	헤드 측
	N	없음
쿠션 조정 밸브 위치 *2	A
	B
	C
	D
	N	없음
옵션	E	로드 선단 길이 나사형
	G	자바라 네오프렌 130℃ max.
	H	자바라 실리콘유리 250℃ max.
	(E) K *3	Lock 나사
	L	1산 클레 비스
	M	2산 클레 비스
커넥터	B	NSD 표준커넥터(NJW-2012-PM)
	P	KPEV-S용 대형 커넥터(NWPC-4012-Ad12)
	R	압착단자(R1.25-4)
	Z	커넥터 없음
케이블 길이	5	5ｍ
	10	10m
	20	20m
포트 위치 *2 공기 빼기 위치 케이블 설치위치	A
	B
	C
	D

*1 : MIIM만
*2 : 포트와 쿠션 조정 밸브는 같은 위치에 설치할 수 없습니다.
*3 : 로드 선단에 로크 너트(K)를 장착할 경우 로드 선단 길이 나사형(E)을 지정하십시오.

실린더

검출기

*1：200Hz, 4h (JIS D1601)
*2：0.5ms 3회 (JIS C5026)

실린더의 각 사용압력으로 얻을 수 있는 추력(이론값)

• MIIM 기본사양
• MIIJ 기본사양

용도/어플리케이션
