다회전형 압소코더 MRE®
제품개요
다회전형 압소코더 검출기 MRE는 축이 회전양과 회전 횟수를 검출하는 회전형 엔코더의 검출부입니다.
모델선정
| 모델 리스트 | 총회전수 | 형태 | 종류 | 취부방식 | 축형태 | 커넥터 방식 |
|---|---|---|---|---|---|---|
| MRE-32SP062SAC | 32 | S | P062 | S | A | C |
| MRE-32SP062SBC | B | |||||
| MRE-32SP062FAC | F | A | ||||
| MRE-32SP062FBC | B | |||||
| MRE-G□SP062FAC | G□ □ : 64,128,160, 256,320 |
A | ||||
| MRE-G□SP062FBC | B |
- 형태 : S[원통형 타입]
- 종류 : P[표준]
- 취부방식 : S[서보마운트] F[플랜지마운트]
- 축형태 : A[플랫타입] B[키 타입]
- 커넥터 방식 : C[센서케이블 장착](커넥터 : 표준형)
![취부방식 : S[서보마운트] F[플랜지마운트], 옵션 : SH-01 : 062용 강화 서보 마운트, 축형태 : A[플랫타입] B[키 타입], 커넥터 방식 : C[센서케이블 장착]](images/image06a.gif)
사양선정 및 자세한 문의사항은 공식 홈페이지의 연락처로 문의바랍니다.

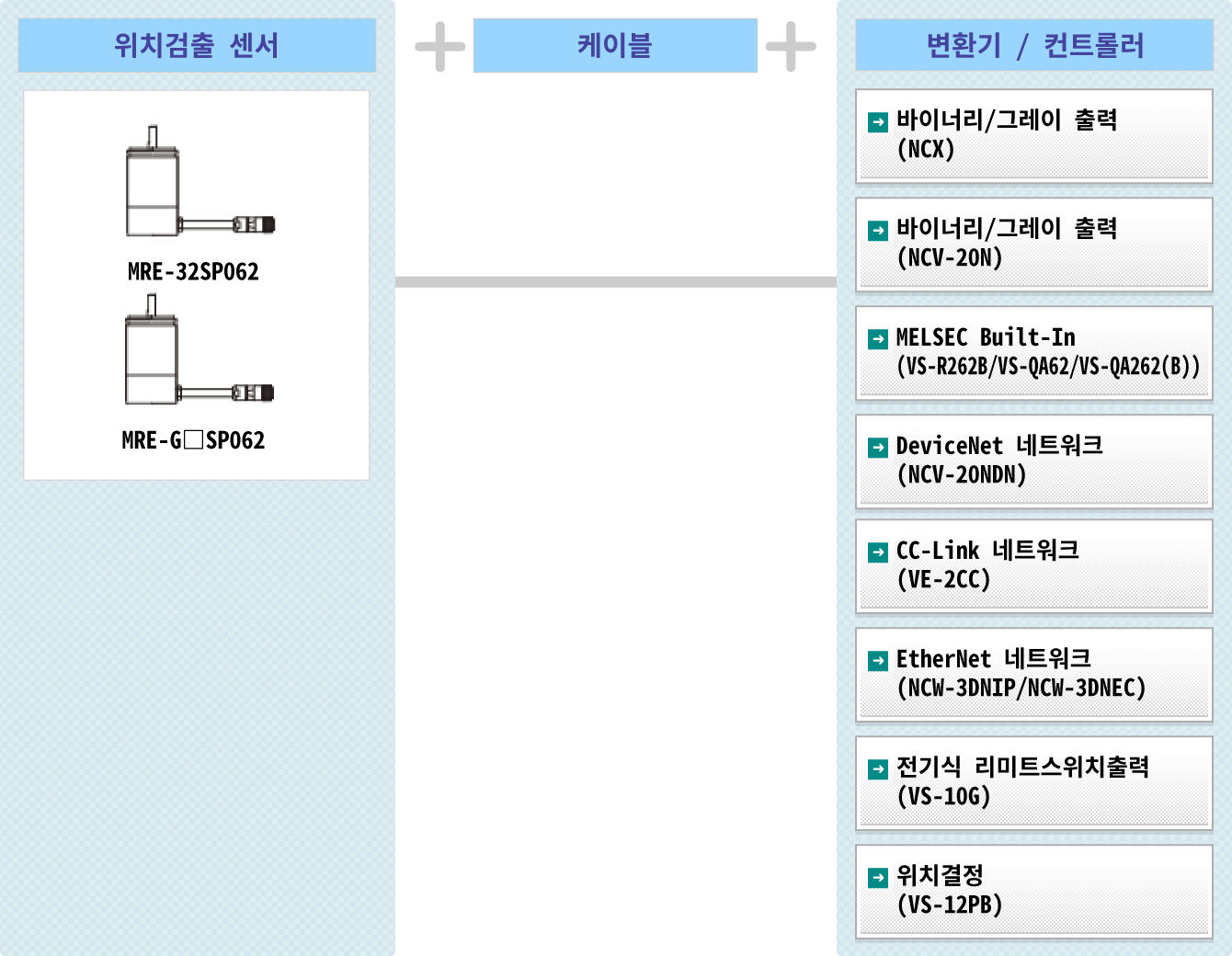

시스템 구성
사양
| 항목 | 사양 | ||||||
|---|---|---|---|---|---|---|---|
| 검출기 모델 | MRE-32SP062 | MRE-G□SP062 | |||||
| 총회전수 | 32 | 64 | 128 | 160 | 256 | 320 | |
| 1회전 분할수 | 4096 | 2048 | 1024 | 819.2 | 512 | 409.6 | |
| 총분할수 | 131072(217) | ||||||
| 질량 (kg) | 1.5 | 1.0 | |||||
| 직선성오차 (각도) | 1 Max. | 2 Max. | 4 Max. | 5 Max. | 8 Max. | 10 Max. | |
| 관성 모멘트 | kg･m2 {kgf･cm･s2} | 6.7×10-6{6.8×10-5} | 3.9×10-6{4.0×10-5} | ||||
| 기동토크 | N･m{kgf･cm} | 4.9×10-2 {0.5}이하 | |||||
| 축허용하중 | Radial(N {kgf}) | 98{10} | |||||
| Thrust(N {kgf}) | 49{5} | ||||||
| 기계적 허용 회전 속도 (r/min) | 3600 | ||||||
| 베어링 수명 (h) | 3.0×104(at 3600 r/min) | 1.5×104(at 3600 r/min) | |||||
| 주위온도 | 사용시 (℃) | -20 ～ +60 | |||||
| 보관시 (℃) | -30 ～ +90 | ||||||
| 내진동 | 2.0×102m/s2 {20G} 200Hz 상하 4h 전후2h (JIS D1601) | ||||||
| 내충격 | 4.9×103m/s2 {500G} 0.5ms 상하 전후 각3회 (JIS C5026) | ||||||
| 보호등급 | IP52f(JEM1030) | ||||||
| 최대 센서케이블길이 | 표준케이블 (m) | 100(4P-S) | |||||
| 로봇케이블 (m) | 40(4P-RBT) | 70(4P-RBT) | |||||
| 센서케이블길이 (m) | 2 | ||||||
분할수
검출기의 분할 수는 조합하는 변환기 또는 컨트롤러에 따라 달라집니다. 사용하는 변환기 또는 컨트롤러의 사양에서 확인하시길 바랍니다.
외형도
표준사양
MRE-32SP062S□C- MRE-32SP062F□C
MRE-G□SP062F□C
