Hochleistungs Zylinder zur linearen Positionserfassung CYLNUC®

Produktbeschreibung

Hochleistungs Zylinder zur linearen Positionserfassung CYLNUC®

CYLNUC ist ein linearer Hochleistungs-Positionserfassungszylinder von NSD, der durch verbaute Messfunktion sowohl als Zylinder als auch als Lineargeber fungiert.

Hydraulischer Typ SCHH / pneumatischer Typ SCAH

Hydraulischer Typ SCHH / pneumatischer Typ SCAH

Bsp.

Fig.:Hydraulischer Typ SCHH / pneumatischer Typ SCAH Bsp.

Systemkonfiguration

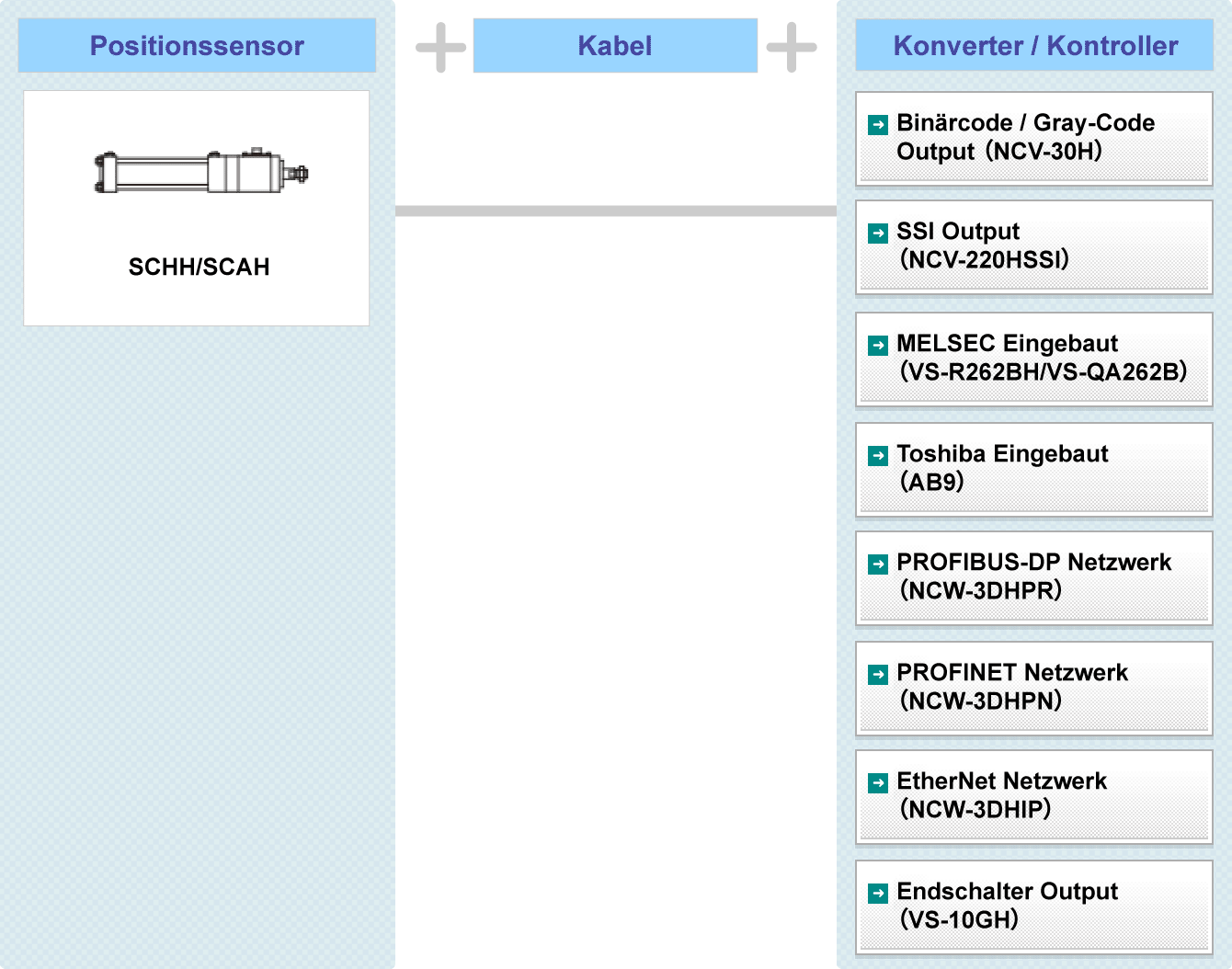

Fig:Hydraulischer Typ SCHH / pneumatischer Typ SCAH Systemkonfiguration Binärcode/Gray-Code Output (NCV-30H) SSI Output (NCV-220HSSI) MELSEC Eingebaut (VS-R262BH/VS-Q62B/VS-Q262BH) Toshiba Eingebaut (AB9) PROFIBUS-DP Netzwerk (NCW-3DHPR) PROFINET Netzwerk (NCW-3DHPN) EtherNet Netzwerk (NCW-3DHIP) Endschalter Output (VS-10GH)

Pneumatischer Typ CSAH

Pneumatischer Typ CSAH

Bsp.

Fig.: Pneumatischer Typ CSAH Bsp.

Kategorie Code Beschreibung
Innendurchmesser 20 Φ20 Einheit : mm
40 Φ40
Hub 50 ~ 500 Φ20 50 ~ 500 : 50 mm Einheit
600 ~ 700 : 100 mm Einheit
Einheit : mm
50 ~ 700 Φ40
Befestigungsart [FA] Flansch an der Seite des Stangenendes
[LS] Fuß auf der Stangenendeseite / parallel zur Achse
[TB] Zapfen am Kopfende
[FB] Flansch am Kopfende
[LB] Fuß an beiden Enden / parallel zur Achse
Max. Druck im Betrieb 7 0,7 MPa (7kgf/cm2)
0 Kolben mit Loch
Konnektor B Mit Konnektor (NJW-2012-PM)
R Crimpklemmen-Terminal (R1,25-4)
Kabellänge 2,0 2 m

Option
A1 Kontermutter (Zubehör)
A2 Gabelkopf / Single
A3 Gabelkopf / Doppel (mit Drehzapfen A4 geliefert)
A4 Drehzapfen (für Gabelkopf)
C5 Faltenbalg

Systemkonfiguration

Fig.: Systemkonfiguration des pneumatischen CSAH Binärcode/Gray-Code Output (NCV-30H) SSI Output (NCV-220HSSI) MELSEC Eingebaut (VS-R262BH/VS-Q62B/VS-Q262BH) Toshiba Eingebaut (AB9) PROFIBUS-DP Netzwerk (NCW-3DHPR) PROFINET Netzwerk (NCW-3DHPN) EtherNet Netzwerk (NCW-3DHIP) Endschalter Output (VS-10GH)

Hydraulischer Typ SCJJ

Hydraulischer Typ SCJJ

Bsp.

Fig.: Hydrauschlischer Typ SCJJ Bsp.

Systemkonfiguration

Systemkonfiguration Hydraulischer Typ SCJJ Binärcode/Gray-Code Output (NCV-30H) SSI Output (NCV-220HSSI) MELSEC Eingebaut (VS-R262BH/VS-Q62B/VS-Q262BH) Toshiba Eingebaut (AB9) PROFIBUS-DP Netzwerk (NCW-3DHPR) PROFINET Netzwerk (NCW-3DHPN) EtherNet Netzwerk (NCW-3DHIP) Endschalter Output (VS-10GH)

Hydraulischer MILL Typ SCM
Hydraulischer JIS Typ SCJ

Hydraulischer JOHS Typ SCM, Hydraulischer JIS Typ SCJ

Bsp.

Fig.: Hydraulischer JOHS Typ SCM, Hydraulischer JIS Typ SCJ Bsp.

Systemkonfiguration

Fig.: Hydraulischer JOHS Typ SCM, Hydraulischer JIS Typ SCJ Systemkonfiguration Binärcode/Gray-Code Output (NCV-30H) SSI Output (NCV-220HSSI) MELSEC Eingebaut (VS-R262BH/VS-Q62B/VS-Q262BH) Toshiba Eingebaut (AB9) PROFIBUS-DP Netzwerk (NCW-3DHPR) PROFINET Netzwerk (NCW-3DHPN) EtherNet Netzwerk (NCW-3DHIP) Endschalter Output (VS-10GH)

Hydraulischer Zylinder mit eingebautem Inrodsensor CYLNUC MarkII MILL type MIIM
Hydraulischer Zylinder mit eingebautem Inrodsensor CYLNUC MarkII JIS type MIIJ

Hydraulischer Zylinder mit eingebautem Inrodsensor CYLNUC Mark II JIS Typ MIIJ

Bsp.

Fig:Hydraulischer Zylinder mit eingebautem Inrodsensor CYLNUC Mark II JIS Typ MIIJ Bsp.

Systemkonfiguration

Fig: Hydraulischer Zylinder mit eingebautem Inrodsensor CYLNUC MarkII Mill Typ MIIM, Hydraulischer Zylinder mit eingebautem Inrodsensor CYLNUC MarkII JIS Typ MIIJ Systemkonfiguration Binärcode/Gray-Code Output (NCV-30H) SSI Output (NCV-220HSSI) MELSEC Eingebaut (VS-R262BH/VS-Q62B/VS-Q262BH) Toshiba Eingebaut (AB9) PROFIBUS-DP Netzwerk (NCW-3DHPR) PROFINET Netzwerk (NCW-3DHPN) EtherNet Netzwerk (NCW-3DHIP) Endschalter Output (VS-10GH)
