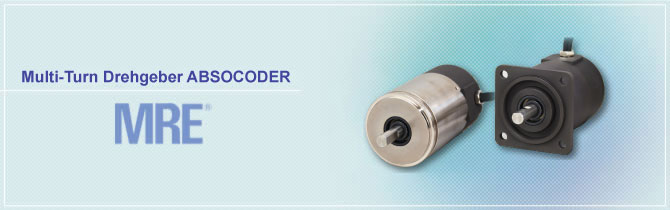

Multi-Turn Drehgeber ABSOCODER MRE®

Produktbeschreibung

Multi-Turn Drehgeber ABSOCODER MRE®

Der absolute NSD Multi-Turn Drehgeber mit der Bezeichnung MRE ABSOCODER ist ein elektromechanischer Sensor, der die Winkelposition bei magnetischer Reluktanzänderung misst.

Modellauswahl

Sensorenliste Gesamtanzahl der Drehungen Form Typ Befestigung Wellenform Konnektortyp
MRE-32SP062SAC 32 S P062 S A C
MRE-32SP062SBC B
MRE-32SP062FAC F A
MRE-32SP062FBC B
MRE-G□SP062FAC G□
□ : 64,128,160, 256,320
A
MRE-G□SP062FBC B
  • Form : S[Zylinder Typ]
  • Typ : P[Standard]

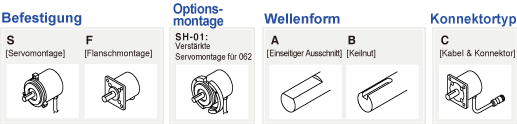

  • Befestigung : S[Servomontage] F[Flanschmontage]
  • Wellenform : A[Einseitiger Ausschnitt] B[Keilnut]
  • Konnektortyp : C[Kabel & Konnektor] (Konnektor : Standardtyp)

Befestigung: S [Servomontage] F [Flanschmontage], Optionsmontage SH-01: Verstärkte Servomontage für 062, Wellenform: A [Einseitiger Ausschnitt] B [Keilnut] Konnektortyp: C [Kabel & Konnektor]



Bei Fragen zu den Spezifikationen können Sie uns jederzeit kontaktieren.

Systemkonfiguration

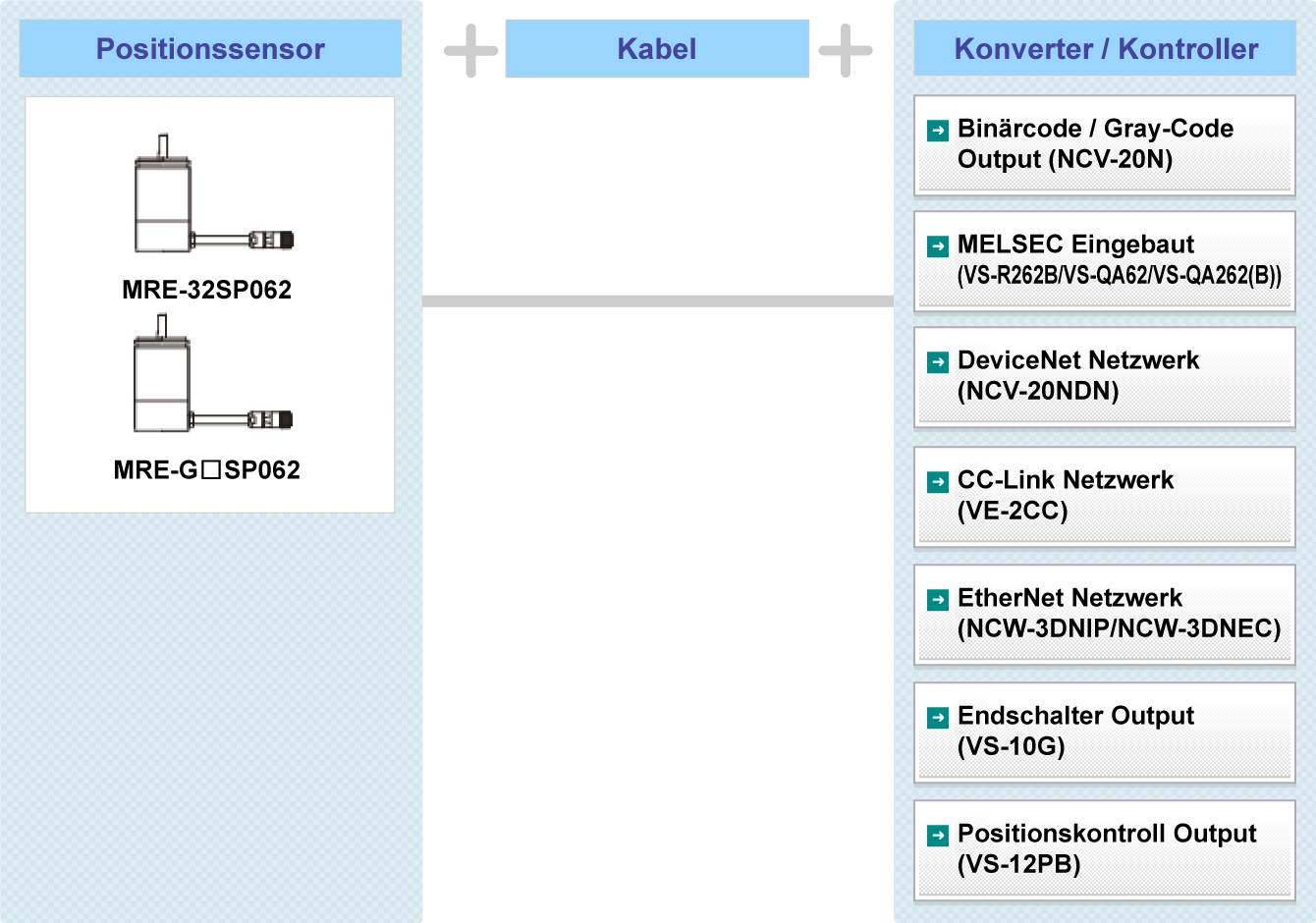

Fig.: MRE Systemkonfiguration Binärcode/Gray-Code Output (NCV-20N) MELSEC Eingebaut (VS-R262B/VS-Q62(B)/VS-Q262(B)) DeviceNet Netzwerk (NCV-20NDN) PROFIBUS-DP Netzwerk (VE-2PR) CC-Link Netzwerk (VE-2CC) EtherNet Netzwerk (NCW-3DNIP/NCW-3DNEC) Endschalter Output (VS-10G) Positionskontroll Output (VS-12PB)

Spezifikationen

Kategorie Spezifikationen
Sensor Modell MRE-32SP062 MRE-G□SP062
Gesamtanzahl der Drehungen 32 64 128 160 256 320
Anzahl der Teilungen pro Umdrehung 4096 2048 1024 819,2 512 409,6
Anzahl der gesamten Teilungen 131072(217)
Gewicht (kg) 1,5 1,0
Linearitätsfehler (°Grad) 1 Max. 2 Max. 4 Max. 5 Max. 8 Max. 10 Max.
Trägheitsmoment kg・m2 {kgf・cm・s2} 6,7×10-6 {6,8×10-5} 3,9×10-6 {4,0×10-5}
Anlaufdrehmoment N・m {kgf・cm} 4,9×10-2 {0,5} oder weniger
Zulässige Wellenlast Radial (N {kgf}) 98 {10}
Schub (N {kgf}) 49 {5}
Zulässige mechanische Geschwindigkeit (U/min) 3600
Lebensdauer des Lagers (Std.) 3,0×104 (bei 3600 U/min) 1,5×104 (bei 3600 U/min)
Umgebungstemperatur Im Betrieb (℃) -20 ~ +60
Im Lager (℃) -30 ~ +90
Vibrationswiederstand 2,0×102m/s2 {20G} 200Hz Hoch /Runter 4h, Vorwärts/Zurück 2h, gemäß dem JIS D1601 Standard
Schockwiederstand 4,9×103m/s2 {500G} 0.5ms Hoch/Runter/Vorwärts/Zurück 3 mal, gemäß dem JIS C5026 Standard
Schutzklasse IP52f (JEM1030)
Max. Kabellänge Standard Kabel (m) 100 (4P-S)
Roboter Kabel (m) 40 (4P-RBT) 70 (4P-RBT)
VerbindungssensorKabellänge (m) 2

Anzahl der Teilungen
Die Anzahl der Teilungen des Sensors unterscheiden sich je nachdem, welcher Konverter oder Kontroller zusammen verwendet wird. Bitte überprüfen Sie die Anzahl der Teilungen pro Umdrehung anhand der Spezifikationen des Konverters oder Kontrollers, den Sie verwenden möchten.

Außenabmessungen

Standard-Typ

  • PDF DownloadMRE-32SP062S□C
  • PDF DownloadMRE-32SP062F□C
    MRE-G□SP062F□C
