Single-Turn Drehgeber ABSOCODER VRE®

Produktbeschreibung

Single-Turn Drehgeber ABSOCODER VRE®

Der absolute NSD Single-Turn Drehgeber mit dem Namen VRE ABSOCODER ist ein elektro-mechanischer Sensor, der Winkelpositionen unter mangetischer Reluktanzänderung misst.

Modellauswahl

Sensorenliste Typ Befestigung Wellenform Konnektortyp
VRE-P028SAC P028 S A C
VRE-P062SAC P062 S A
VRE-P062SBC B
VRE-P062FAC F A
VRE-P062FBC B
VRE-16TS062FAL 16TS062 A L
  • Typ : P[Standard] 16TS[Hochauflösend]
  • Befestigung : S[Servomontage] F[Flanschmontage]
  • Wellenform : A[Einseitiger Ausschnitt] B[Keilnut]
  • Konnektortyp : C[Kabel & Konnektor] L[Konnektor]

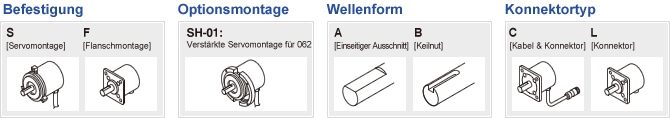

Befestigung : S [Servomontage] F [Flanschmontage], Optionsmontage SH-01 : Verstärkte Servomontage für 062, Wellenform : A [Einseitiger Ausschnitt] B [Keilnut], Konnektortyp : C [Kabel & Konnektor] L [Konnektor]



Bei Fragen zu den Spezifikationen können Sie uns jederzeit kontaktieren.

Systemkonfiguration

Fig.: VRE Systemkonfiguration Binärcode / Gray-Code Output (NCV-20N) MELSEC Eingebau (VS-R262B/VS-Q62B) DeviceNet Netzwerk (NCV-20NDN) PROFIBUS-DP Netzwerk (VE-2PR) CC-Link Netzwerk (VE-2CC) EtherNet Netzwerk (NCW-3DNIP) Nockenschalter Output (VS-5F) Binärcode / Gray-Code Output (NCV-20N) MELSEC-Q Eingebaut (VS-Q62B/VS-Q262B) PROFIBUS-DP Netzwerk (VE-2PR) Endschalter Output (VS-10G)

Spezifikationen

Kategorie Spezifikationen
Sensor Modell VRE-P028 VRE-P062
Gesamtanzahl der Drehungen 1
Anzahl der Teilungen 8192 (213)
Gewicht (kg) 0,25 1,3
Linearitätsfehler (° Grad) 1,5 Max. 1 Max.
Trägheitsmoment kg・m2 {kgf・cm・s2} 9,3×10-8 {9,5×10-7} 6,4×10-6 {6,5×10-5}
Anlaufdrehmoment N・m {kgf・cm} 1,5×10-3 {0,015} oder weniger 4,9×10-2 {0,5} oder weniger
Zulässige Wellenlast Radial (N {kgf}) 15 {1,5} 98 {10}
Schub (N {kgf}) 9,8 {1,0} 49 {5}
Zulässige mechanische Geschwindigkeit (U / min) 6000 3600
Umgebungstemperatur Im Betrieb (℃) -20 ~ +60
Im Lager (℃) -30 ~ +90
Vibrationswiederstand 2,0×102m/s2 {20G} 2000Hz Hoch /Runter 4h, Vorwärts/Zurück 2h, gemäß dem JIS D1601 Standard
Schockwiederstand 4,9×103m/s2 {500G} 0.5ms Hoch/Runter/Vorwärts/Zurück 3 mal, gemäß dem JIS C5026 Standard
Schutzklasse IP40 (JEM1030) IP52f (JEM1030)
Max. Kabellänge Standard Kabel (m) 100 (3P-S)
Roboter Kabel (m) 100 (3P-RBT)
VerbindungssensorKabellänge (m) 2

Anzahl der Teilungen
Die Anzahl der Teilungen des Sensors unterscheiden sich je nachdem, welcher Konverter oder Kontroller zusammen verwendet wird. Bitte überprüfen Sie die Anzahl der Teilungen pro Umdrehung anhand der Spezifikationen des Konverters oder Kontrollers, den Sie verwenden möchten.

Kategorie Spezifikationen
Sensor Modell VRE-16TS062
Gesamtanzahl der Drehungen 1
Anzahl der Teilungen 65536 (216)
Gewicht (kg) 1,3
Linearitätsfehler (° Grad) 0,067 Max.
Trägheitsmoment kg・m2 {kgf・cm・s2} 7,4×10-6 {7,5×10-5}
Anlaufdrehmoment N・m {kgf・cm} 4,9×10-2 {0,5} oder weniger
Zulässige Wellenlast Radial (N {kgf}) 78 {8}
Schub (N {kgf}) 39 {4}
Zulässige mechanische Geschwindigkeit (U / min) 3600
Umgebungstemperatur Im Betrieb (℃) -20 ~ +60
Im Lager (℃) -30 ~ +90
Vibrationswiederstand 2,0×102m/s2 {20G} 200Hz Hoch /Runter 4h, Vorwärts/Zurück 2h, gemäß dem JIS D1601 Standard
Schockwiederstand 4,9×103m/s2 {500G} 0.5ms Hoch/Runter/Vorwärts/Zurück 3 mal, gemäß dem JIS C5026 Standard
Schutzklasse IP52f (JEM1030)
Max. Kabellänge Standard Kabel (m) -
Roboter Kabel (m) 100 (3S-RBT)
VerbindungssensorKabellänge (m) -

Anzahl der Teilungen
Die Anzahl der Teilungen des Sensors unterscheiden sich je nachdem, welcher Konverter oder Kontroller zusammen verwendet wird. Bitte überprüfen Sie die Anzahl der Teilungen pro Umdrehung anhand der Spezifikationen des Konverters oder Kontrollers, den Sie verwenden möchten.

Außenabmessungen

Standard-Typ

  • PDF DownloadVRE-P028SAC
  • PDF DownloadVRE-P062SAC
    VRE-P062SBC
  • PDF DownloadVRE-P062FAC
  • PDF DownloadVRE-P062FBC

Hochauflösender-Typ

  • PDF DownloadVRE-16TS062FAL
