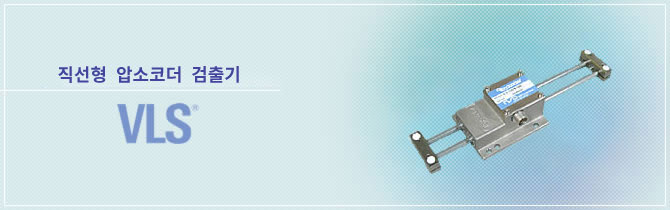

직선형 압소코더 검출기 VLS®
제품개요
직선형 압소코더 검출기 VLS는 로드가 이동한 량을 검출하는 직선형 엔코더 검출부 입니다.
변환기 혹은 컨트롤러와 조합하여 로드의 이동량을 검출합니다.
모델선정
| 종류 | 모델 리스트 | 압솔루트 검출범위 (단위: mm) |
종류 | 최대검출스트로크 (단위: mm) |
기호 |
|---|---|---|---|---|---|
| 압솔루트 2로드 타입 |
VLS-256PWB VLS-256PW58B VLS-256PW100B VLS-256PW128B VLS-256PW200B |
256 | PW | 58, 100, 128, 200, 256 | B |
| VLS-512PWB VLS-512PW200B VLS-512PW220B VLS-512PW350B VLS-512PW400B |
512 | 200, 220, 350, 400, 512 | |||
| VLS-1024PW VLS-1024PW600 VLS-1024PW800 |
1024 | 600, 800, 1024 | - |

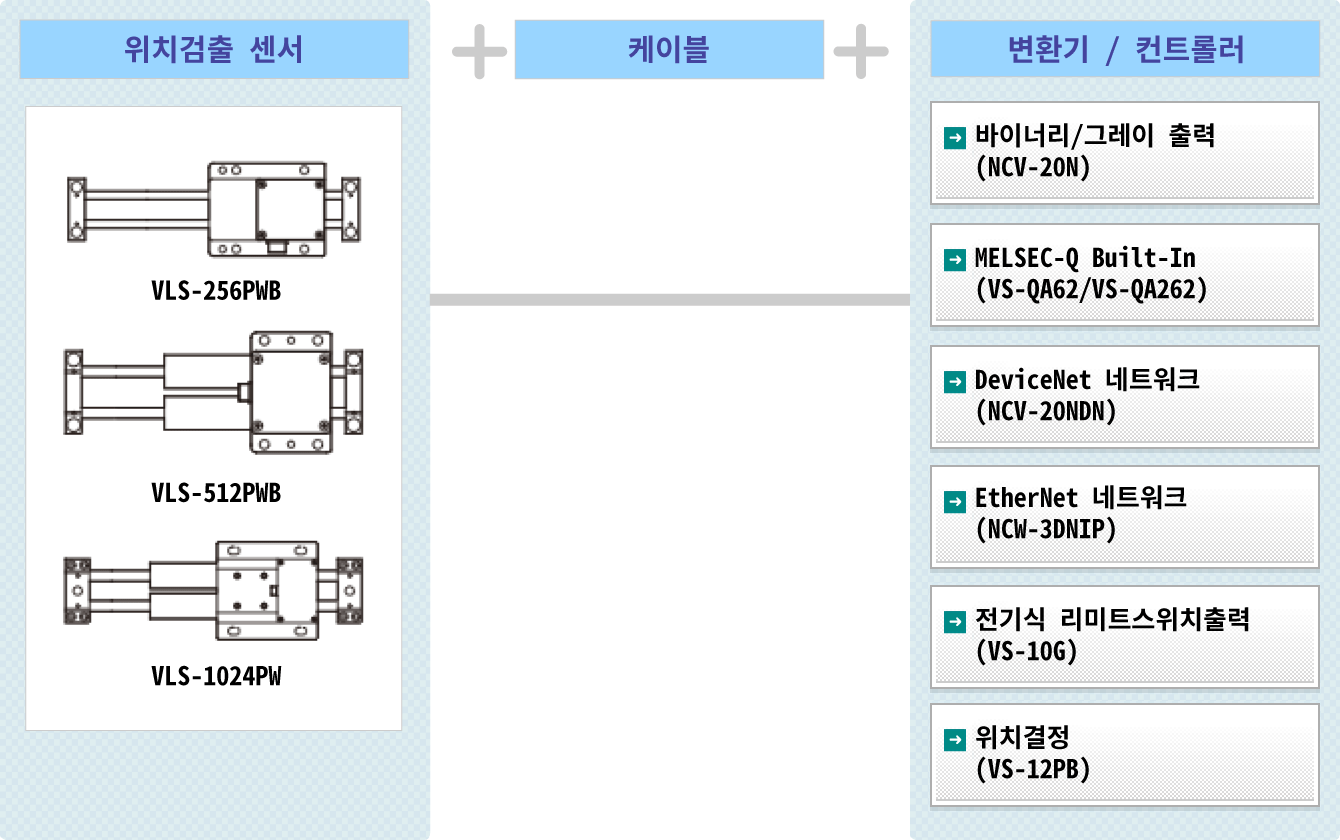

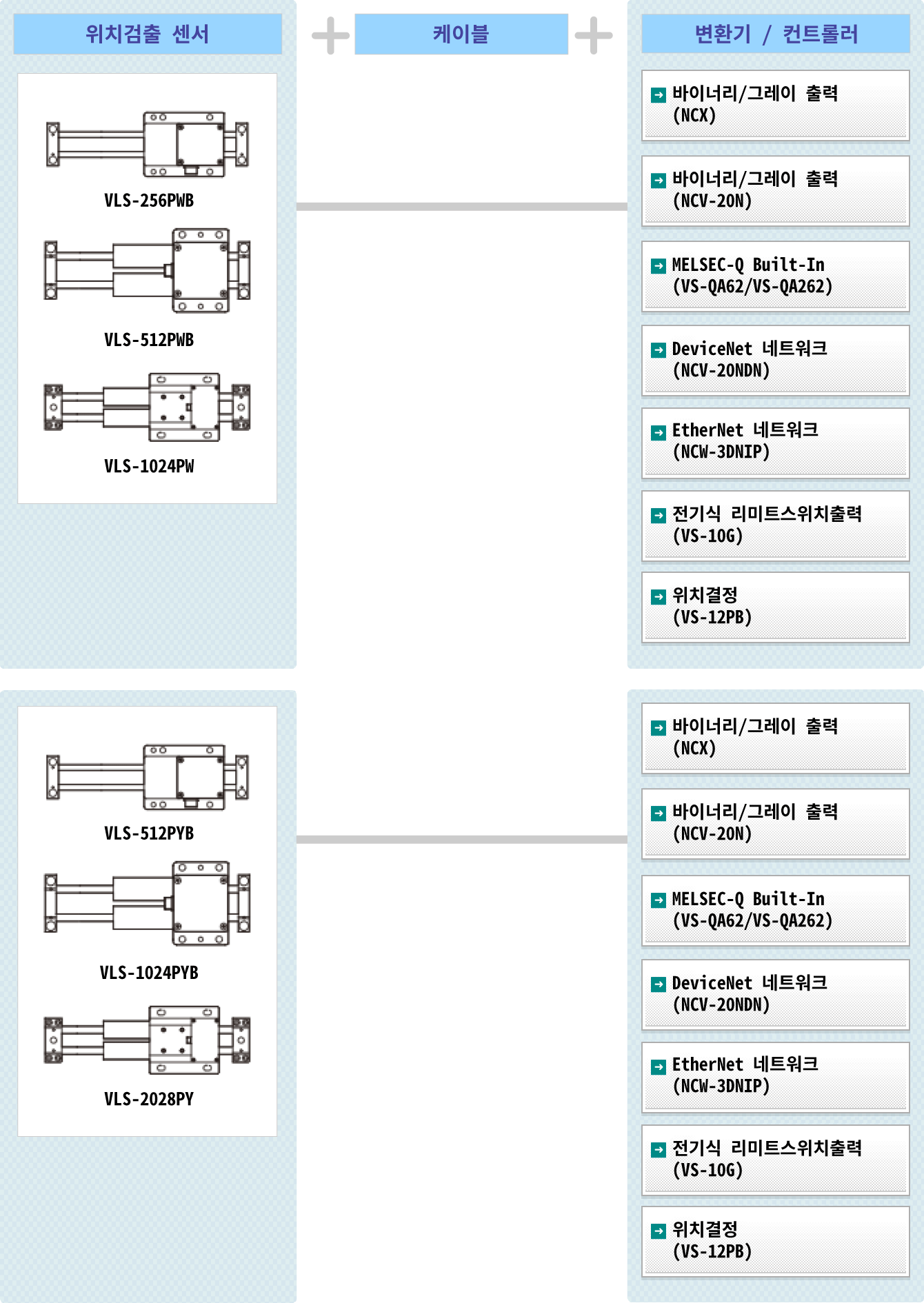

시스템 구성
사양
| 항목 | 사양 | |||
|---|---|---|---|---|
| 검출기 모델 | VLS- 256PWB |
VLS- 512PWB |
VLS- 1024PW |
|
| 압솔루트 검출범위 (mm) | 256 | 512 | 1024 | |
| 분해능 (mm) | 0.00391 | 0.00781 | 0.0156 | |
| 질량 (kg) | 0.9 | 1.7 | 8 | |
| 직선성오차 (mm) | 0.05 Max. | 0.1 Max. | 0.4 Max. | |
| 스프링 (N/mm{kgf/mm}) | - | - | - | |
| 슬라이딩 저항 (N {kgf}) | 4.9{0.5}이하 | 7.8{0.8}이하 | 19.6{2}이하 | |
| 기계적 허용 속도 (mm/s) | 1000 | 1000 | 2000 | |
| 주위온도 | 사용시 (℃) | -20 ～ +60 | ||
| 보관시 (℃) | -30 ～ +90 | |||
| 내진동 | 110m/s2 {11.3G} 66.7Hz 상하4h 전후좌우 각2h (JIS D1601) | |||
| 내충격 | 2000m/s2 {200G} 상하각3회 (JIS C5026) |
|||
| 보호등급 | IP40 (JEM1030) | |||
| 최대 센서케이블길이 | 표준케이블 (m) | 100 | ||
| 로봇케이블 (m) | 50 | |||
분해능에 대해서
검출기의 분해능은 결합 변환기 또는 컨트롤러에 따라 다릅니다. 사용하는 변환기 또는 컨트롤러의 사양에서 확인하시기 바랍니다.
외형도
압솔루트 2로드 타입
VLS-256PWB- VLS-512PWB
- VLS-1024PWB
