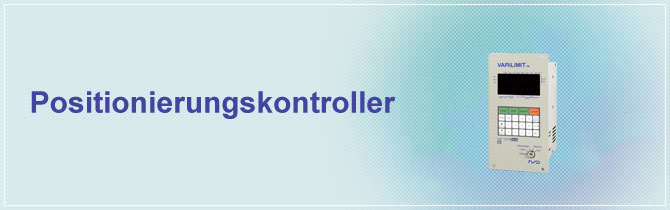

Positionierungskontroller
Produktbeschreibung
Die Positionierungskontrolle ist ein Teilbereich der Prozess- / Produktautomatisierung, in dem die Position oder Geschwindigkeit des Systems angegeben wird.
Dies ist ein wichtiger Bestandteil der Robotik und der Fabrikautomatisierung. Die NSD-Bewegungssteuerungslösung mit höchster Leistung und hervorragender Haltbarkeit eignet sich hervorragend für Situationen, in denen die Bewegungssteuerung eine Rolle spielt.
VS-12PB
VS-12PB ist der NSD Standardkontroller für die Positionierungskontrolle Allzweckmotoren verbunden wird, um die Motorbewegung zu steuern.
Besonderheiten
- Gibt Positionierungssteuersignale für Vorwärts, Rückwärts, hohe Geschwindigkeit, niedrige Geschwindigkeit, Bremsfreigabe usw. aus.
- 8 Punkte Endschalteroutput
- Benutzerfreundliche Einstellung und Display
Modellauswahl
VS-12PB-[1][2]
- [1]Verwendbarer Sensor
-
Code Verwendbarer Sensor M2PG MRE-32SP062/MRE-G□SP062(□ : 64/128/160/256/320) L VLS-256PWB/VLS-512PWB/VLS-1024PW - [2]Externes BCD Input/Output
-
Code Spezifikationen Leer Nichts D Mit externem BCD Input/Output
Bei Fragen zu den Spezifierungen können Sie uns jederzeit kontaktieren.
ABSOCODER Basiskonfiguration
Spezifikationen
Allgemeine Spezifikationen
Kategorie | Spezifikationen |
---|---|
Versorgungsspannunge | 100VAC 50/60Hz |
Zulässige Spannungsschwankungen | 85 ~ 132VAC |
Stromverbrauch | 15VA oder weniger |
Umgebungsbetriebstemperatur | 0 ~ +55℃ (Kein Gefrieren) |
Umgebungsbetriebsluftfeuchtigkeit | 20-90% relative Luftfeuchtigkeit (Keine Kondensierung) |
Isolationswiederstand | 20MΩ oder mehr zwischen externem AC Terminal und Erdung (mit 500 VDC Isolationswiederstandstester) |
Hält Stromspannung stand | 1500 VAC, 60Hz 1 minute lang |
Vibrationswiederstand | 20m/s2 10 ~ 500Hz, 10Kreisläufe je 5 minuten in drei Richtungen, gemäß des JIS C 0040 Standards |
Gewicht | 2,0 Kg |
Leistungsspezifikationen
Kategorie | Spezifikationen | ||||||
---|---|---|---|---|---|---|---|
Modell | VS-12PB-M2PG VS-12PB-M2PGD |
VS-12PB-L VS-12PB-LD |
|||||
Verwendbarer Sensor | MRE-32SP062 | MRE-G□SP062 | VLS-256PWB,VLS-512PWB, VLS-1024PW |
||||
Positionserfassungsformat | Absolute Positionserfassung | ||||||
Anzahl der Teilungen | 4096 Teilungen × 32 Umdrehungen ~ 409,6 Teilungen × 320 Umdrehungen |
- | |||||
Auflösung | - | VLS-256PWB: 0,00391mm VLS-512PWB: 0,00781mm VLS-1024PW: 0,0156mm |
|||||
Anzahl der Erfassungsachsen | 1 | ||||||
Dateneinstellungsmethode | Schlüsselinput in das Panel Kommunikationseingabe, externer BCD-Eingang (VS-12PB-□D) |
||||||
Positionierungsfunktion | Kontrollformat | Unidirektionale Positionierung oder bidirektionale Positionierung | |||||
Kontrolloutput | Vorwärts (FWD), Rückwärts (RVS), Hochgeschwindigkeit, Niedriggeschwindigkeit, Bremsfreigabe, In-Position, Positionierung in Bearbeitung, Betriebsfehler |
||||||
Schalteroutputfunktion | Anzahl der Programme |
1 | |||||
Anzahl der Schalteroutputs |
8 | ||||||
Anzahl der Multi-Dogs | 10 mal für jedes Schalteroutput | ||||||
Erfassungszeit | Schalteroutput Positionierungsoutput |
1ms | |||||
Aktuelles Positionsoutput |
n × 4ms (n = 0 ~ 64 durch Parametereinstellung) | ||||||
Wertespeicher einstellbarer Werte | Nicht-flüchtiger Speicher (EEPROM) | ||||||
Hilfsfunktionen | Erkennung der aktuellen Position, Positionierungsfunktion, Schalterausgänge, versteckter Schalter, Aktuelle Positions-Voreinstellung, JOG-Betrieb, Eigendiagnose | ||||||
max. Kabellänge | Standard | 100m | 100m | 100m | |||
Roboter | 40m | 70m | 50m |
Input / Output Spezifikationen
Kategorie | Inputspezifikationen | |
---|---|---|
Inputsignal | Stargsignal, etc. 10 Punkte | Zielstopfunktion BCD Input, 26 Punkte |
Inputschaltung | DC Input, Fotokoppler-Isolation | |
Inputlogik | Negative Logik | |
Nenn-Inputsspannung | 24VDC | |
Inputsnennstrom | 10mA | |
Betriebsspannungsbereich | 20,4V ~ 30VDC | |
ON Spannung | 12VDC oder mehr | |
OFF Spannung | 4VDC oder weniger | |
Outputsignal | Kontrolloutput, etc. 19 Punkte | Aktuelle Position BDC Output, 26 Punkte |
Outputschaltung | Transistor (Offener Kollektor) Output, Fotokoppler-Isolation | |
Outputlogic | Negative Logik | |
Nennlastspannung | 24VDC (30VDC Max.) | |
max. Ladestrom | 100mA | |
max. Spannungsabfall wenn ON | 0,5V oder weniger |
