SPS Modulkonverter

Produktbeschreibung

SPS Modulkonverter

SPS Modulkonverter werden direkt in die SPS-Einheit eingesteckt und sind direkt mir Ihr verbunden.
Der Konverter wird and die SPS-Basiseinheit montiert und die Positionserkennung und Positionierung kann einfach mit der vorhandenen SPS realisiert werden.

Download

VS-R262B

VS-R262B ist der NSD Einbau-Konverter für die Mitsubishi SPS-Einheit MELSEC iQ-R-Serie.

Laden Sie das Profil (CSP+) für MELSEC iQ-R von der Download-Seite herunter (Open Network Definition File).

Bei Fragen zu den Spezifierungen können Sie uns jederzeit kontaktieren.

VS-R262B

Verwendbares System

Programmierbare
Kontroller CPU
R00CPU R01CPU R02CPU R04CPU R08CPU R16CPU
R32CPU R120CPU R04ENCPU R08ENCPU R16ENCPU R32ENCPU
R120ENCPU
Prozess CPU R08PCPU R16PCPU R32PCPU R120PCPU
Sicherheits CPU R08SFCPU R16SFCPU R32SFCPU R120SFCPU
C Kontroller R12CCPU-V
Remote head unit RJ72GF15-T2

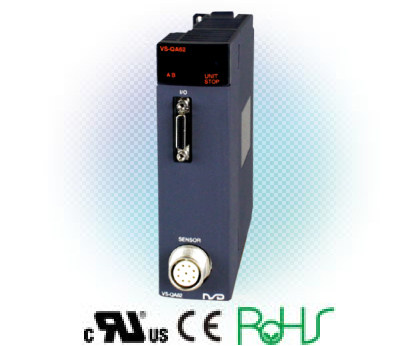

VS-QA62

VS-QA62 ist eine integrierte intelligente SPS-Steuerung für die MELSEC-Q-Serie von Mitsubishi, die ohne Verkabelung direkt im SPS-Modul installiert wird.
VS-QA62 bietet Systembewegungssteuerung mit Endschalteroutput und alle Parameter können von der NSD-Programmiersoftware mit Ihrem PC eingestellt werden.

VS-QA62

Modellauswahl

VS-QA62-[1]

[1]Verwendbarer Sensor
Code Verwendbarer Sensor
M2PG MRE-32SP062/MRE-G□SP062(□ : 64/128/160/256/320)
L VLS-256PWB/VLS-512PWB/VLS-1024PW

Bei Fragen zu den Spezifierungen können Sie uns jederzeit kontaktieren.

Verwendbares System

Programmierbare
Kontroller
CPU
Q00JCPU Q00CPU Q01CPU Q02CPU Q02HCPU Q06HCPU
Q12HCPU Q25HCPU Q02PHCPU Q06PHCPU Q12PHCPU Q25PHCPU
Q04UDPVCPU Q06UDPVCPU Q13UDPVCPU Q26UDPVCPU Q12PRHCPU Q25PRHCPU
Q00UJCPU Q00UCPU Q01UCPU Q02UCPU Q03UDCPU Q04UDHCPU
Q06UDHCPU Q10UDHCPU Q13UDHCPU Q20UDHCPU Q26UDHCPU Q03UDECPU
Q04UDEHCPU Q06UDEHCPU Q10UDEHCPU Q13UDEHCPU Q20UDEHCPU Q26UDEHCPU
Q50UDEHCPU Q100UDEHCPU Q03UDVCPU Q04UDVCPU Q06UDVCPU Q13UDVCPU
Q26UDVCPU Q06CCPU-V Q06CCPU-V-B Q12DCCPU-V Q24DHCCPU-V Q24DHCCPU-LS
Q01WCPU-W1-J Q01WCPU-W1-CF-J Q01WCPU-W1-E
Q01WCPU-W1-CF-E PPC-100-DC5511 PPC-100-DC5311
Remote Input/Output
Modul
QJ72LP25-25 QJ72LP25G Q72BR15

ABSOCODER Basiskonfiguration

  • Positionssensor
    •
    • Multi-Turn Drehgeber (MRE)
    •
    •
    • Linearer Positionssensor (VLS)
  • Kabel
    • Kabel 4P-S-0102/4P-RBT-0102
    • Kabel 4P-RBT-0103/4P-S-0102/4P-RBT-0102
  • Konverter / Kontroller
    • VS-QA62

Spezifikationen

Allgemeine Spezifikationen

Kategorie Spezifikationen
Umgebungsbetriebstemperatur 0 ~ +55℃ (Keine Kondensierung oder Frost)
Vibrationswiederstand Gemäß JIS B3502 und IEC 61131-2 Bei intermittierenden Vibrationen Anzahl der Sweeps
Frequenz Beschleunigung Amplitude 10 mal in 3 Richtungen (X, Y, Z) ( 80 min lang)
10 ~ 57Hz - 0,075mm
57 ~ 150Hz 9,8m/s2 (1G) -
Bei beständigen Vibrationen
Frequenz Beschleunigung Amplitude
10 ~ 57Hz - 0,035mm
57 ~ 150Hz 4,9m/s2 (0,5G) -
Schockwiederstand Gemäß JIS B3502 und IEC 61131-2 (147 m/s2 (15G), 3 mal in 3 Richtungen (X, Y, Z))
Betriebsumgebung Frei von ätzenden Gasen
Betriebshöhe 2000m oder weniger
Überspannungskategorie 2 oder weniger
Verschmutzungsgrad 2 oder weniger
Interner Stromverbrauch 0,7A (5VDC)
Gewicht 0,2kg

Leistungsspezifikationen

Kategorie Spezifikationen
Modell VS-QA62-M2PG VS-QA62-L
Verwendbarer Sensor MRE-32SP062 MRE-G□SP062 VLS-□PW
Positionserfassungsformat Absolute Positionserfassung
Anzahl der Teilungen 4096 Teilungen×32 Umdrehungen ~
409,6 Teilungen×320 Umdrehungen
256 ~ 1024mm/65536 Teilungen
Anzahl der Erfassungsachsen 1
Dateneinstellungsmethode SPS CPU Programm
Positionierungsfunktion
(Geschwindigkeits-
umschaltsteuerung)
Kontrollformat Unidirektionale Positionierung oder bidirektionale Positionierung
Kontrolloutput Vorwärts (FWD), Rückwärts (RVS), Hochgeschwindigkeit, Niedriggeschwindigkeit, Bremsfreigabe, In-Position, Positionierung in Bearbeitung, Betriebsfehler
Positionierungsfunktion
(Beschleunigungs-/
Entschleuningsfunktion)
Kontrollformat Unidirektionale Positionierung oder bidirektionale Positionierung
Kontrolloutput Vorwärts (FWD), Rückwärts (RVS), Bremsfreigabe, In-Position, Positionierung in Bearbeitung, Betriebsfehler, Geschwindigkeitsbefehl
Schalteroutputfunktion Anzahl der Programme
(angezeitgt auf dem Display)
1
Anzahl der
Schalteroutputs
Nur Schalteroutputfunktion
I/O Output: 8 Punkte, Gerät X: 8 Punkte, Pufferspeicher: 16 Punkte
Für Schalteroutput und Positionierungsfunktion
I/O Output: 3 Punkte, Gerät X: 0 Punkte, Pufferspeicher: 16 Punkte
Anzahl der Multi-Dogs 5 mal für jedes Schalteroutput
Antwortzeit Schalteroutput
Positionierungsoutput
0,8ms
Aktuelles Positionsoutput 0,4ms
Anzahl der belegenten Input/Output Punkte 32 Punkte (intelligente Input/Output Funktion)
Wertespeicher einstellbarer Werte Nicht-flüchtiger Speicher
Hilfsfunktionen Erkennung der aktuellen Position, Positionierungsfunktion, Schalterausgänge, Aktuelle Positions-Voreinstellung, JOG-Betrieb
max. Kabellänge Standard 100m 100m 100m
Roboter 40m 70m 50m

Input / Output Spezifikationen

Kategorie Spezifikationen
Input Inputsignal Aktuelle Positionsvoreinstellungsinput 2 Punkte
Inputschaltung DC Input, Fotokoppler-Isolation
Nenn-Inputsspannung 12VDC 24VDC
Inputsnennstrom 3mA 6,5mA
Betriebsspannungsbereich 10,2 ~ 30VDC
ON Spannung 10VDC oder mehr
OFF Spannung 2VDC oder weniger
Common Verbindung 1 Common für 2 Punkte (Common Terminal: 11, 12)
Output Outputsignal Nur für aktuelle
Positionserfassung
Kein Output
Nur für die
Schalteroutputfunktion
Schalteroutput 8 Punkte
Nur für Schalteroutput
und Positionierungsfunktion
Schalteroutput 0 Punkte
Positionierungsoutput 8 Punkte
Outputschaltung Transistor (Offener Kollektor) Output, Fotokoppler-Isolation
Nennlastspannung 12/24VDC
Ladungsspannungsbereich 10,2 ~ 30VDC
max. Ladestrom 50mA
max. Spannungsabfall wenn ON 2,0V oder weniger bei 50mA, 1,7V oder weniger bei 10mA
Common Verbindung 1 Common für 8 Punkte (Common Terminal: 24, 25)
Puls-Output Outputsignal A+/A-, B+/B-
Outputschaltung Leitungstreiberausgang (Entspircht AM26C31)
max. Ladestrom ±20mA max./1 Punkt
Differentielle Ausgangsspannung 2.0V oder mehr (Io=20mA)
Isolationsmethode Fotokoppler-Isolation
Mindest. Ladungswiderstand 100Ω min.
Externe Versorgungsspannung *1 0.2 A(5VDC : 4.75 bis to 5.25VDC)
Max. Frequenz 100 kHz
Analoges Output Outputsignal Analog+ / Analog-
Isolationsmethode Fotokoppler-Isolation
Ausgangsspannungsbereich -10V bis to +10VDC
Ausgangsspannungsauflösung 0.3051mV (−10V bis to +10V / 65536 Teilungen)
Update-Zyklus 0.4ms
Externes Kabelverbindungsformat 26-Punkte Konnektor
  • *1: Für die Pulsausgangsschaltung ist eine externe Stromversorgung (5VDC) erforderlich.

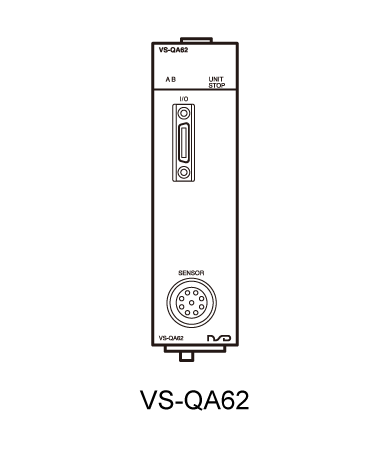

Außenabmessungen

  • PDF Download

VS-QA262B

VS-QA262B ist eine integrierte und intelligente SPS-Steuerung für die MELSEC-Q-Serie mit 2 Sensorkanälen. Das Signal wird im Binärcode ausgegeben.

VS-QA262B

Modellauswahl

VS-QA262B-[1]

[1]Verwendbarer Sensor
Code Verwendbarer Sensor
V1PG VRE-P028/VRE-P062
V2 VRE-16TS062
M2PG MRE-32SP062/MRE-G□SP062(□ : 64/128/160/256/320)
LC CSA Zylinder

Bei Fragen zu den Spezifierungen können Sie uns jederzeit kontaktieren.

Verwendbares System

Programmierbare
Kontroller
CPU
Q00JCPU Q00CPU Q01CPU Q02CPU Q02HCPU Q06HCPU
Q12HCPU Q25HCPU Q02PHCPU Q06PHCPU Q12PHCPU Q25PHCPU
Q04UDPVCPU Q06UDPVCPU Q13UDPVCPU Q26UDPVCPU Q12PRHCPU Q25PRHCPU
Q00UJCPU Q00UCPU Q01UCPU Q02UCPU Q03UDCPU Q04UDHCPU
Q06UDHCPU Q10UDHCPU Q13UDHCPU Q20UDHCPU Q26UDHCPU Q03UDECPU
Q04UDEHCPU Q06UDEHCPU Q10UDEHCPU Q13UDEHCPU Q20UDEHCPU Q26UDEHCPU
Q50UDEHCPU Q100UDEHCPU Q03UDVCPU Q04UDVCPU Q06UDVCPU Q13UDVCPU
Q26UDVCPU Q06CCPU-V Q06CCPU-V-B Q12DCCPU-V Q24DHCCPU-V Q24DHCCPU-LS
Q01WCPU-W1-J Q01WCPU-W1-CF-J Q01WCPU-W1-E
Q01WCPU-W1-CF-E PPC-100-DC5511 PPC-100-DC5311
Remote Input/Output
Modul
QJ72LP25-25 QJ72LP25G Q72BR15

ABSOCODER Basiskonfiguration

  • Positionssensor
    •
    • Single-Turn Drehgeber (VRE)
    •
    •
    • Hochauflösende Single-Turn Drehgeber (VRE)
    •
    •
    • Multi-Turn Drehgeber (MRE)
    •
    •
    • Zylinder zur linearen Positionserfassung (CYLNUC)
  • Kabel
    • Kabel 3P-S-0102/3P-RBT-0102
    • Kabel 3S-RBT-0103/3S-RBT-0102
    • Kabel 4P-S-0102/4P-RBT-0102
    • Kabel 3P-S-0102/3P-RBT-0102
  • Konverter / Kontroller
    • VS-QA262B

Spezifikationen

Allgemeine Spezifikationen

Kategorie Spezifikationen
Umgebungsbetriebstemperatur 0 ~ +55℃ (Keine Kondensierung oder Frost)
Vibrationswiederstand Gemäß JIS B3502 und IEC 61131-2 Bei intermittierenden Vibrationen Anzahl der Sweeps
Frequenz Beschleunigung Amplitude 10 mal in 3 Richtungen (X, Y, Z) ( 80 min lang)
10 ~ 57Hz - 0,075mm
57 ~ 150Hz 9,8m/s2 (1G) -
Bei beständigen Vibrationen
Frequenz Beschleunigung Amplitude
10 ~ 57Hz - 0,035mm
57 ~ 150Hz 4,9m/s2 (0,5G) -
Schockwiederstand Gemäß JIS B3502 und IEC 61131-2 (147 m/s2 (15G), 3 mal in 3 Richtungen (X, Y, Z))
Betriebsumgebung Frei von ätzenden Gasen
Betriebshöhe 2000m oder weniger
Überspannungskategorie 2 oder weniger
Verschmutzungsgrad 2 oder weniger
Interner Stromverbrauch 0,7 A (5VDC)
Gewicht 0,2kg

Leistungsspezifikationen

Kategorie Spezifikationen
Modell VS-QA262B-M2PG VS-QA262B-V1PG VS-QA262B-V2
Verwendbarer Sensor MRE-32SP062 MRE-G□SP062 VRE-P028
VRE-P062
VRE-16TS062
Positionserfassungsformat Absolute Positionserfassung
Anzahl der Teilungen 4096 Teilungen×32 Umdrehungen ~
409,6 Teilungen×320 Umdrehungen
8192 Teilungen×1 Umdrehung 65536 Teilungen×1 Umdrehung
Anzahl der Erfassungsachsen 2
Dateneinstellungsmethode SPS CPU Programm
Positionsdatenerfassungszeit 0,4ms
Antwortzeit 0,8ms
Anzahl der belegenten
Input/Output Punkte
32 Punkte (intelligente Input/Output Funktion)
Wertespeicher einstellbarer Werte Nicht-flüchtiger Speicher
Hilfsfunktionen Erkennung der aktuellen Position, Aktuelle Positionswerteinstellung
max. Kabellänge Standard 100m 100m 100m -
Roboter 40m 70m 100m 100m
Kategorie Spezifikationen
Modell VS-QA262B-LC
Verwendbarer Sensor CYLNUC
CSA
Positionserfassungsformat Semi-Absolute Positionserfassung
Anzahl der Teilungen 12,8mm/8192 Teilungen×Pitcheinheiten Zähler
Anzahl der Erfassungsachsen 2
Dateneinstellungsmethode SPS CPU programm
Positionsdatenerfassungszeit 0,4ms
Antwortzeit 0,8ms
Anzahl der belegenten
Input/Output Punkte
32 Punkte (intelligente Input/Output Funktion)
Wertespeicher einstellbarer Werte Nicht-flüchtiger Speicher
Hilfsfunktionen Erkennung der aktuellen Position, Aktuelle Positionswerteinstellung
max. Kabellänge Standard 100m
Roboter 50m

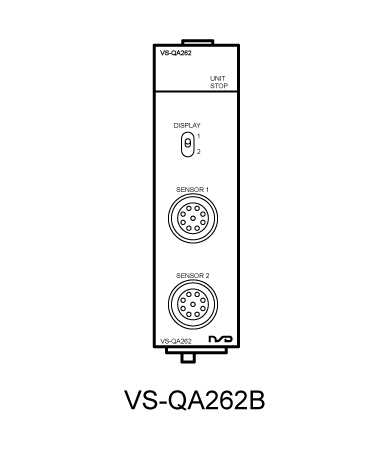

Außenabmessungen

  • PDF Download

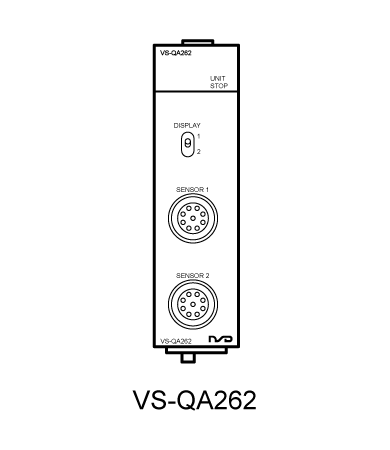

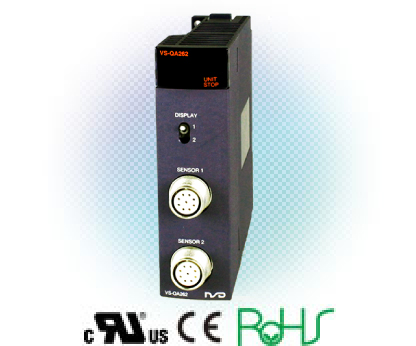

VS-QA262

VS-QA262 ist eine integrierte und intelligente SPS-Steuerung für die MELSEC-Q-Serie mit 2 Sensorkanälen.

VS-QA262

Modellauswahl

VS-QA262-[1]

[1]Verwendbarer Sensor
Code Verwendbarer Sensor
M2PG MRE-32SP062/MRE-G□SP062(□ : 64/128/160/256/320)
L VLS-256PWB/VLS-512PWB/VLS-1024PW

Bei Fragen zu den Spezifierungen können Sie uns jederzeit kontaktieren.

Verwendbares System

Programmierbare
Kontroller
CPU
Q00JCPU Q00CPU Q01CPU Q02CPU Q02HCPU Q06HCPU
Q12HCPU Q25HCPU Q02PHCPU Q06PHCPU Q12PHCPU Q25PHCPU
Q04UDPVCPU Q06UDPVCPU Q13UDPVCPU Q26UDPVCPU Q12PRHCPU Q25PRHCPU
Q00UJCPU Q00UCPU Q01UCPU Q02UCPU Q03UDCPU Q04UDHCPU
Q06UDHCPU Q10UDHCPU Q13UDHCPU Q20UDHCPU Q26UDHCPU Q03UDECPU
Q04UDEHCPU Q06UDEHCPU Q10UDEHCPU Q13UDEHCPU Q20UDEHCPU Q26UDEHCPU
Q50UDEHCPU Q100UDEHCPU Q03UDVCPU Q04UDVCPU Q06UDVCPU Q13UDVCPU
Q26UDVCPU Q06CCPU-V Q06CCPU-V-B Q12DCCPU-V Q24DHCCPU-V Q24DHCCPU-LS
Q01WCPU-W1-J Q01WCPU-W1-CF-J Q01WCPU-W1-E
Q01WCPU-W1-CF-E PPC-100-DC5511 PPC-100-DC5311
Remote Input/Output
Modul
QJ72LP25-25 QJ72LP25G Q72BR15

ABSOCODER Basiskonfiguration

  • Positionssensor
    •
    • Multi-Turn Drehgeber (MRE)
    •
    •
    • Linearer Positionssensor (VLS)
  • Kabel
    • Kabel 4P-S-0102/4P-RBT-0102
    • Kabel 4P-RBT-0103/4P-S-0102/4P-RBT-0102
  • Konverter / Kontroller
    • VS-QA262

Spezifikationen

Allgemeine Spezifikationen

Kategorie Spezifikationen
Umgebungsbetriebstemperatur 0 ~ +55℃ (Keine Kondensierung oder Frost)
Vibrationswiederstand Gemäß JIS B3502 und IEC 61131-2 Bei intermittierenden Vibrationen Anzahl der Sweeps
Frequenz Beschleunigung Amplitude 10 mal in 3 Richtungen (X, Y, Z) ( 80 min lang)
10 ~ 57Hz - 0,075mm
57 ~ 150Hz 9,8m/s2 (1G) -
Bei beständigen Vibrationen
Frequenz Beschleunigung Amplitude
10 ~ 57Hz - 0,035mm
57 ~ 150Hz 4,9m/s2 (0,5G) -
Schockwiederstand Gemäß JIS B3502 und IEC 61131-2 (147 m/s2 (15G), 3 mal in 3 Richtungen (X, Y, Z))
Betriebsumgebung Frei von ätzenden Gasen
Betriebshöhe 2000m oder weniger
Überspannungskategorie 2 oder weniger
Verschmutzungsgrad 2 oder weniger
Interner Stromverbrauch 0,7 A (5VDC)
Gewicht 0,2kg

Leistungsspezifikationen

Kategorie Spezifikationen
Modell VS-QA262-M2PG VS-QA262-L
Verwendbarer Sensor MRE-32SP062 MRE-G□SP062 VLS-□PW
Positionserfassungsformat Absolute Positionserfassung
Anzahl der Teilungen 4096 Teilungen×32 Umdrehungen ~
409,6 Teilungen×320 Umdrehungen
256 ~ 1024mm/65536 Teilungen
Anzahl der Erfassungsachsen 2
Dateneinstellungsmethode SPS CPU programm
Positionierungsfunktion Kontrollformat Unidirektionale Positionierung oder bidirektionale Positionierung
Kontrolloutput Vorwärts (FWD), Rückwärts (RVS), Hochgeschwindigkeit, Niedriggeschwindigkeit, Bremsfreigabe, In-Position, Positionierung in Bearbeitung, Betriebsfehler
Schalteroutputfunktion Anzahl der Programme
(Panel-Display)
9
Anzahl der
Schalteroutputs
Nur Schalteroutputfunktion
Gerät X: 8 Punkte
Pufferspeicher: 16 Punkte
Anzahl der Multi-Dogs 10 mal für jedes Schalteroutput
Positionsdatenerfassungszeit Schalteroutput
Positionierungsoutput
1,6ms
Aktuelles Positionsoutput 0,8ms
Antwortzeit Schalteroutput
Positionierungsoutput
3,2ms
Aktuelles Positionsoutput 1,6ms
Anzahl der belegenten Input/Output Punkte 32 Punkte (intelligente Input/Output Funktion)
Wertespeicher einstellbarer Werte Nicht-flüchtiger Speicher
Hilfsfunktionen Erkennung der aktuellen Position, Positionierungsfunktion, Schalterausgänge, Aktuelle Positions-Voreinstellung, JOG-Betrieb
max. Kabellänge Standard 100m 100m 100m
Roboter 40m 70m 50m

Außenabmessungen

  • PDF Download
