바이너리 / 그래이코드출력 변환기 NCX

제품개요

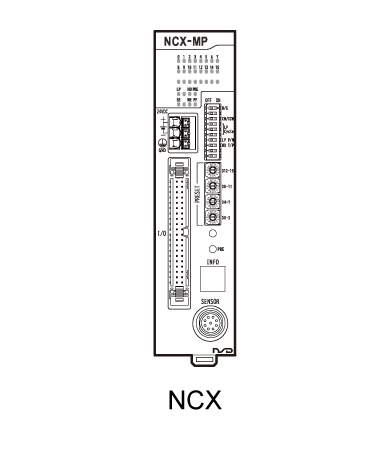

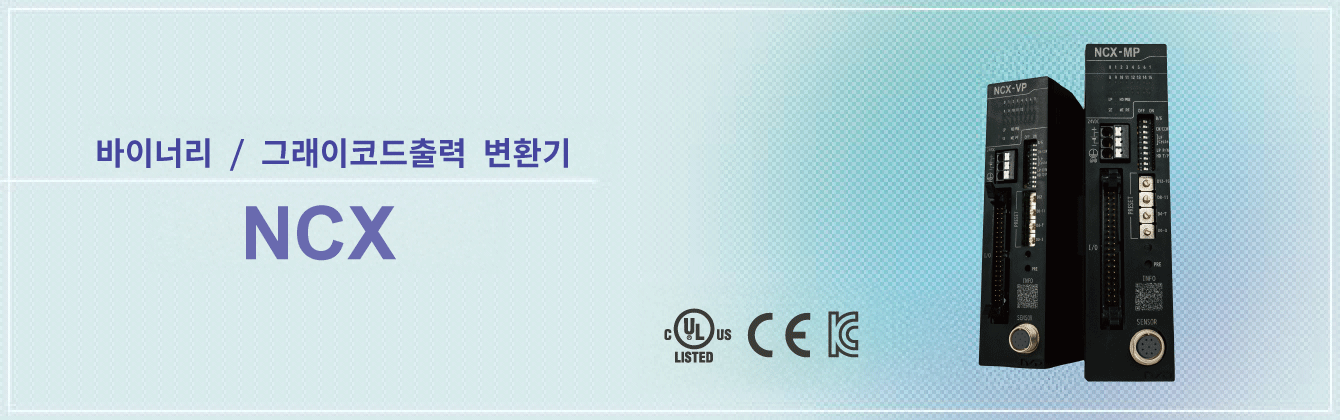

바이너리 / 그래이코드출력 변환기 NCX

NCX은 압소코더 검출기 로부터 입력받은 검출데이터를 바이너리 혹은 그래이코드로 출력하는 변환기입니다

다운로드　　　연락처

특징

설치 장소에 구애받지 않는 광각 시야를 구현

어떤 각도에서 보아도 LED 점등 시 표시를 정확히 인식할 수 있습니다.

싱크 연결(NPN)과 소스 연결(PNP)을 배선으로 전환 가능

기존에는 연결 유형에 맞춰 기종을 선택해야 했지만 이제는 배선으로 NPN과 PNP 모두에 대응할 수 있게 되었습니다.

바이너리/그레이 코드 출력은 스위치 전환으로 선택 가능

출력 코드를 스위치 전환으로 간편하게 선택할 수 있습니다.

위치 데이터를 간편하게 변경 가능

원하는 값에 로터리 스위치를 설정하고 스위치를 누르기만 하면 손쉽게 위치 데이터를 변경할 수 있습니다.

모바일 기기에서 사용 설명서와 시리얼 번호를 확인 가능

본체 전면의 QR 코드를 모바일 기기로 스캔하면 제품 정보와 사용 설명서를 간편하게 확인할 수 있습니다.

모델선정

NCX-[1]

[3]적용검출기
기호 검출기
VP VRE-P028/VRE-P062
V2 VRE-16TS062
MP MRE-32SP062/MRE-G□SP062(□ : 64/128/160/256/320)
LW VLS-256PWB/VLS-512PWB/VLS-1024PW
LY VLS-512PYB/VLS-1024PYB/VLS-2048PY

사양선정 및 자세한 문의사항은 공식 홈페이지의 연락처로 문의바랍니다.

시스템 구성

  • 검출기
    •
    • 1회전센서(VRE)
    •
    •
    • 1회전센서(VRE)고분해능사양
    •
    •
    • 다회전센서MRE)
    •
    •
    • 직선센서(VLS)
  • 센서케이블
    • 센서케이블 3P-S-0102/3P-RBT-0102
    • 센서케이블 3S-RBT-0103/3S-RBT-0102
    • 센서케이블 4P-S-0102/4P-RBT-0102
    • 센서케이블 4P-RBT-0103/4P-S-0102/4P-RBT-0102
  • 변환기・컨트롤러
    • NCX

사양

일반사양

항목 사양
전원전압 DC24V
허용전원전압변동 DC20.4 ～ 28.8V(리플포함)
소비전력 7W이하
절연저항 DC전원단자와 접지사이 20MΩ이상(DC500V메가)
내전압 DC전원단자와 접지사이 AC500V 60Hz 1분간
내진동 20m/s2 10 ～ 500Hz・5분×10사이클・3방향 (IEC60068-2-6에 준거)
사용주위온도 0 ～ +55℃(결빙되지 않을 것)
사용주위습도 5 ～ 95%RH(결로하지 않을 것)
사용주위환경 부식성 가스가 없고 먼지가 심하지 않을 것
저장주변온도 -25 ～ +70℃
접지 D종 접지 (제 3종 접지)
구조 제어판 내장
취부방법 2개 나사 설치 또는 DIN 레일 설치
어떤 방법으로든 설치 가능
외형치수 (mm) 39(W)×155(H)×93(D) [자세한 내용은 외형도 참조]
질량 약0.3kg

성능사양

항목 仕様
모델 NCX-VP NCX-V2 NCX-MP NCX-LW NCX-LY
검출 축수 1
위치 데이터 샘플링 타임 0.2ms 0.1ms 0.1ms 0.1ms 0.1ms
스테이터스
출력 신호		 래치 펄스 :
위치 데이터 읽기
타이밍 신호		 1점
센서 미접속 에러 1점
에러 2점 1점 2점 2점 2점
입력신호 프리셋 : 1점
홀드 : 1점
프리셋 값 설정 스위치
(패널면)		 프리셋 (위치 데이터 설정)
프리셋 버튼
(패널면)
기능 설정
스위치
(패널면)		   위치데이터 출력코드 설정 (바이너리 / 그래이코드) : 1점
  위치 데이터 증가 방향 설정 (CW/CCW) : 1점
  래치 펄스 극성 설정 : 1점
위치데이터
갱신주기		 고속 - 0.1ms 0.1ms 0.1ms 0.1ms
0.2ms 0.2ms 0.2ms 0.2ms 0.2ms
0.4ms 0.4ms 0.4ms 0.4ms 0.4ms
0.8ms 0.8ms 0.8ms 0.8ms 0.8ms
1.6ms 1.6ms 1.6ms 1.6ms 1.6ms
3.2ms - - - -
저속 12.8ms 12.8ms 12.8ms 12.8ms 12.8ms
25.6ms 25.6ms 25.6ms 25.6ms 25.6ms
51.2ms 51.2ms 51.2ms 51.2ms 51.2ms
홀드 방식 트랜스 페어런트 방식
PC 싱크로 방식
모니터 LED 위치 데이터, 래치펄스출력, 홀드 입력 상태, 프리셋 입력 상태
센서 미 접속 에러, 하드웨어 에러, 메모리 에러, 전원전압저하 에러

압소코더 검출기의 분할수・분해능・케이블 길이

VRE 1회전센서

항목 사양
모델 NCX-VP NCX-V2
출력코드 바이너리/그레이
적용검출기 VRE-P028, VRE-P062 VRE-16TS062
총회전수 1
분할수 8192(213) 65536(216)
최대 센서케이블길이 표준 (S) 100m -
로보틱 (RBT) 100m 100m

MRE 다회전센서

항목 사양
모델 NCX-MP
출력코드 바이너리/그레이
적용검출기 MRE-
32SP		 MRE-
G64SP		 MRE-
G128SP		 MRE-
G160SP		 MRE-
G256SP		 MRE-
G320SP
총회전수 32 64 128 160 256 320
1회전 분할수 2048 1024 512 409.6 256 204.8
총분할수 65536 (216)
최대 센서케이블길이 표준 (S) 100m 100m
로보틱 (RBT) 40m 70m

VLS 직선센서

항목 사양
모델 NCX-LW NCX-LY
출력코드 바이너리/그레이
적용검출기 VLS-
256PWB		 VLS-
512PWB		 VLS-
1024PW		 VLS-
512PYB		 VLS-
1024PYB		 VLS-
2048PY
분할수 0.00781
mm		 0.0156
mm		 0.03125
mm		 0.00781
mm		 0.0156
mm		 0.03125
mm
총분할수 32768 (215) 65536(216)
최대 센서케이블길이 표준 (S) 100m 60m
로보틱 (RBT) 50m 30m

입출력사양

항목 사양
모델 NCX-VP NCX-V2 NCX-MP NCX-LW NCX-LY
입력 입력신호 PRE (프리셋) : 1점
HD (홀드) : 1점
입력회로 DC입력 (싱크 연결 및 소스 연결 모두 가능)
절연방식 포토커플러
입력논리 부논리 (싱크 연결) / 정논리 (소스 연결)
정격입력전압 DC12／24V(DC27Vmax.)
정격입력전류 10mA(DC24 V시)
ON전압 DC10V이상
OFF전압 DC4V이하
출력 출력신호 위치 데이터 D0 ～ D12 :
13점		 D0 ～ D15 :
16점		 D0 ～ D15 :
16점		 D0 ～ D14 :
15점		 D0 ～ D15 :
16점
래치 펄스 :
위치 데이터 읽기
타이밍 신호		 LP : 1점 LP : 1점 LP : 1점 LP : 1점 LP : 1점
센서 미접속
에러		 SE : 1점 SE : 1점 SE : 1점 SE : 1점 SE : 1점
에러 ERR, ERR :
2점		 ERR :
1점		 ERR, ERR :
2점		 ERR, ERR :
2점		 ERR, ERR :
2점
출력회로 오픈 드레인 (싱크 연결 및 소스 연결 모두 가능)
절연방식 D0 ～ D15, LP, SE : 디지털 아이솔레이터
ERR, ERR : 포토커플러
출력논리 D0 ～ D15 : 부논리 (싱크 연결) / 정논리 (소스 연결)
SE : 정논리 (싱크 연결) / 부논리 (소스 연결)
ERR : 부논리 (싱크 연결) / 정논리 (소스 연결)
ERR : 정논리 (싱크 연결) / 부논리 (소스 연결)
출력 극성 LP : 스위치로 전환
정격부하전압 DC5／12／24V(DC30Vmax.)
최대부하전류 D0〜D15, LP, SE : 50mA／점
ERR, ERR : 100mA／점
ON시 최대 전압강하 0.8V

외형도
