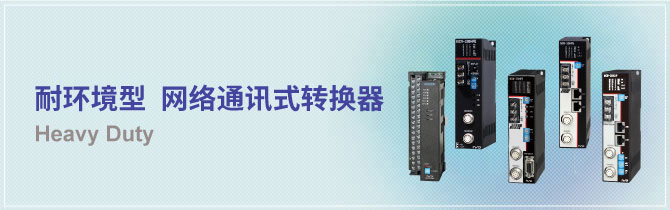

耐环境型 网络通讯式转换器
产品概要
网络通讯式转换器是NSD的位置传感器ABSOCODER的转换器。与ABSOCODER传感器配套检测位置信息。
研发了接续MICREX-SX,PROFIBUS-DP,PROFINET,EtherNet/IP的产品。
PROFIBUS-DP,PROFINET,EtherNet/IP的网络定义文件可以从资料下载网页进行下载。
匹配 TC-net I/O系统 AB9
AB9是能够连接东芝制联锁控制器nv系列的TC-net I/O系统的网络通讯型转换器。通过与ABSOCODER组合,以二进制信号输出位置信息。
型号选定
AB93[1]N
- [1]适用传感器
-
代码 传感器 2 VRE-P061/074/101 3 MRE-32SP061/074/101
MRE-G□SP061/074/1014 CYLNUC, Inrodsensor (IRS-51.2P) 5 VLS-8SM
系统构成
规格
一般规格
项目 | 规格 | |
---|---|---|
电源电压 | 用于TC-net I/O (提供给SA911) |
DC24V(+10%, -15%) |
耗电量 | 0.1A 以下(DC24V时) | |
电源电压 | 传感器,用于外部输入 (给BU902供给) |
DC24V(+10%, -15%) |
耗电量 | 0.2A 以下(DC24V时) | |
瞬间停电容许时间 | 1ms以下 | |
耐电压 | AC500V 60Hz 1分钟[DC电源端子整体到接地间] | |
耐振动 | 5≦f<9Hz 单侧振幅3.1mm 9≦f<150Hz 固定加速9.8m/s2 |
|
使用时周围温度 | 0〜+55℃ (不可冻结) | |
使用时周围湿度 | 10〜95%RH (不可凝结) | |
污染程度 *1 | 2以下 | |
使用时周围环境 | 无腐蚀性气体 | |
保存时周围温度 | -40〜+70℃ | |
使用标高 *2 | 2000m以下 | |
接地 | D种接地 (第3种接地) | |
构造 | 配电柜内藏型 | |
外形尺寸 (mm) | 35(W)×185(H)×95(D) | |
质量 | 约0.4kg |
- *1:显示设备使用环境中导电物质发生程度的指标。
污染程度2为只会产生非导电污染。
但是,碰巧的凝结会引起临时导电的环境。
*2:在加压到海拔0m附近可能产生的大气压以上的环境下不能使用。有可能出现故障。
性能规格
项目 | 规格 | |||||
---|---|---|---|---|---|---|
型号 | AB932N | AB933N | ||||
适用传感器 | VRE-P061 VRE-P074 VRE-P101 |
MRE-32SP061 | MRE-G□SP061 MRE-32SP074 MRE-G□SP074 |
MRE-32SP101 MRE-G□SP101 |
||
位置检测方式 | 绝对值位置检测 | |||||
分割数 | 8192分割×1圈 | 4096分割×32圈 〜 409.6分割×320圈 |
4096分割×32圈 〜 42.6分割×3072圈 |
|||
检测轴数 | 2 | |||||
绝缘方式 | 光耦隔离 (TC-net I/O回路 - 传感器回路之间) |
|||||
功能 | 位置数据检测功能,原点设置功能 | |||||
异常检测功能 | 传感器未连接异常(SE)、传感器用电源异常(PF)、原点未设定(BOS) 存储内存异常(ME),CPUwatch·-dog定时器异常 |
|||||
模块状态显示 | RUN(绿),ALM(红),ER1(红),ER2(红),OSA1(绿),OSA2(绿) | |||||
设定值保存 | 非易失性存储器 (FRAM) | |||||
位置数据采样时间 | 0.2ms | |||||
输出入频道数 | 输入4字节,输出4字节 | |||||
外部连接 | 连接到BU902的端子台 | |||||
最大传感器电缆长 | 标准电缆(S) | 500m | 200m | 300m | ||
机器人电缆(RBT) | 250m | 100m | 150m | |||
JKPEV-S电缆 (1.25mm2×5P) |
300m | 200m | 300m |
项目 | 规格 | |||
---|---|---|---|---|
型号 | AB934N | AB935N | ||
适用传感器 | CYLNUC | IRS-51.2 | VLS-8SM | |
位置检测方式 | 半绝对值位置检测 | |||
分辨率 | 1.5625μm (12.8mm/8192分割) |
6.25μm (51.2mm/8192分割) |
1μm (8.192mm/8192分割) |
|
检测轴数 | 2 | |||
绝缘方式 | 光耦隔离 (TC-net I/O回路 - 传感器回路之间) |
|||
功能 | 位置数据检测功能,原点设置功能 | |||
异常检测功能 | 传感器未连接异常(SE)、传感器用电源异常(PF)、原点未设定(BOS) 存储内存异常(ME),CPUwatch·-dog定时器异常 |
|||
模块状态显示 | RUN(绿),ALM(红),ER1(红),ER2(红),OSA1(绿),OSA2(绿) | |||
设定值保存 | 非易失性存储器 (FRAM) | |||
位置数据采样时间 | 0.2ms | |||
输出入频道数 | 输入4字节,输出4字节 | |||
外部连接 | 连接到BU902的端子台 | |||
最大传感器电缆长 | 标准电缆(S) | 200m | 200m | |
机器人电缆(RBT) | 100m | 100m | ||
JKPEV-S电缆 (1.25mm2×5P) |
200m | - |
外部输入规格
项目 | 规格 | |
---|---|---|
输入点数 | 3点 (原点设定: 2, 异常解除: 1) | |
绝缘方式 | 光耦隔离 | |
额定输入电压 | DC24V(+10%, -15%) | |
输入电压范围 | DC20.4~26.4V *3 | |
额定输入电流 | 5.2 mA | |
ON电压 | DC16.8V以上 | |
OFF电压 | DC6V以下 | |
响应时间 | OFF→ON | 0.04 ms |
ON→OFF | 0.2 ms |
- *3:外部输入和传感器电源是通用的。
外形图
对应MICREX-SX E-SX总线 NCV-220HFE
NCV-220HFE是连接富士电机MICREX-S系列的E-SX总线式网络通讯型转换器。通过与ABSOCODER配套使用,以二进制码输出位置信息。
型号选定
NCV-220HFE[1]
- [1]适用传感器
-
代码 传感器 V1R VRE-P061/074/101 M2R MRE-32SP061/074/101
MRE-G□SP061/074/101
系统构成
规格
一般规格
項目 | 规格 |
---|---|
电源电压 | DC24V±10% (含波纹) |
耗电量 | 7W以下 |
绝缘电阻 | 20MΩ以上(DC500V Mega) [DC电源端子整体到接地间] |
耐电压 | AC500V 60Hz 1分钟[DC电源端子整体到接地间] |
耐振动 | 单侧振幅:0.15mm,固定加速:19.6m/s2 每各方向2小时 共计6小时(IEC61131-2) *1 |
使用时周围温度 | 0〜+55℃ (不可冻结) |
使用时周围湿度 | 20〜95%RH (不可凝结) (运输时5~95%RH 不可凝结) |
使用时周围环境 | 在没有腐蚀性气体,粉尘的环境下使用 |
污染程度 | 2(IEC60664-1、IEC61131-2) *2 |
耐腐蚀性 | 不附着有机溶剂 |
使用高度 | 标高2000m以下(运输时的气压为70kPa以上) |
保存时周围温度 | -25~+70℃ |
接地 | D种接地 (第3种接地) |
构造 | 配电柜内置书架型,可连接DIN导轨 |
冷却方法 | 自然冷却 |
外形尺寸 (mm) | 39(W)×155(H)×93(D) |
质量 | 约0.4kg |
- *1:用固定螺钉将本体安装在控制盘上时的状态。
安装DIN导轨时,请注意不要对本体造成振动或冲击。
在有反复、持续振动的环境中,请务必实施防振对策。
*2:污染度2是指“通常没有导电性污染的状态。但是,在某些情况下,由于结露而可能产生暂时的导电性。
(IEC 61131-2) 所指的意思。
性能规格
项目 | 规格 | |||||
---|---|---|---|---|---|---|
型号 | NCV-220HFEV1R | NCV-220HFEM2R | ||||
适用传感器 | VRE-P061 VRE-P074 VRE-P101 |
MRE-32SP061 | MRE-G□SP061 MRE-32SP074 MRE-G□SP074 |
MRE-32SP101 MRE-G□SP101 |
||
位置检测方式 | 绝对值位置检测 | |||||
分割数 | 8192分割×1圈 | 4096分割×32圈 〜 409.6分割×320圈 |
4096分割×32圈 〜 42.6分割×3072圈 |
|||
检测轴数 | 2 | |||||
位置数据采样时间 | 0.2ms | |||||
控制器操作面板操作功能 | 当前位置设定, 异常解除 | |||||
开关 (产品背面) | 传感器(有效/无效)设定 位置数据增加方向 (CW/CCW) 设定 当前值设定(有效/无效) |
|||||
监测器LED | 位置数据显示、电源状态显示、E-SX总线通信状态显示 当前值设置应答显示,传感器未连接异常显示 |
|||||
最大传感器电缆长 | 标准电缆(S) | 500m | 200m | 300m | ||
机器人电缆(RBT) | 250m | 100m | 150m | |||
JKPEV-S电缆 (1.25mm2×5P) |
300m | 200m | 300m |
通信规格
项目 | 规格 |
---|---|
对应CPU模块 | SPH3000MM |
通信格式 | E-SX总线(符合E-SX总线传输功能) |
系统数 | IN、OUT 各有一套系统 |
传输速度 | 100Mbps(符合E-SX总线传输功能) |
连接插头 | E-SX总线连接器(RJ-45模块化插孔) |
连接电缆 | CAT5e STP 交叉电缆 |
占有字符数 | 输入6字节,输出6字节 |
站号设置功能 | 有 (通过转换器面板面上的E-SX总线地址设定开关) |
外形图
对应PROFIBUS-DP NCW-3DHPR
NCW-3DHPR是可以连接PROFIBUS-DP的2轴型转换器。
型号选定
NCW-3DHPR[1]
- [1]适用传感器
-
代码 传感器 V1R VRE-P061/074/101 V2 VRE-16TS100 M2R MRE-32SP061/074/101
MRE-G□SP061/074/101LC CYLNUC, Inrodsensor (IRS-51.2P, IRS-32.8P) L8 VLS-8SM
系统构成
规格
一般规格
项目 | 规格 |
---|---|
电源电压 | DC24V±10% (含波纹) |
耗电量 | 10W以下 |
绝缘电阻 | 20MΩ以上(DC500V Mega) [DC电源端子整体到接地间] |
耐电压 | AC500V 60Hz 1分钟[DC电源端子整体到接地间] |
耐振动 | 20m/s2 10〜500Hz・5分×10周期・3方向(符合JIS C0040) |
使用时周围温度 | 0〜+55℃ (不可冻结) |
使用时周围湿度 | 20〜90%RH (不可凝结) |
使用时周围环境 | 在没有腐蚀性气体,粉尘的环境下使用 |
保存时周围温度 | -25〜+70℃ |
接地 | D种接地 (第3种接地) |
构造 | 配电柜内置书架型,可连接DIN导轨 |
外形尺寸 (mm) | 39(W)×155(H)×93(D) |
质量 | 约0.4kg |
性能规格
项目 | 规格 |
---|---|
型号 | NCW-3DHPRV1R, NCW-3DHPRV2, NCW-3DHPRM2R NCW-3DHPRLC, NCW-3DHPRL8 |
检测轴数 | 2 |
位置数据采样时间 | 0.2ms |
异常检测 | PROFIBUS-DP电源异常、传感器异常、内存异常、Watchdog定时器异常 |
附属功能 | 预设功能 |
监测器LED | PON:内部电源正常 |
DTEX:PROFIBUS-DP 数据更新中 | |
RDY:转换器正常 | |
PRE1/PRE2:预设动作(原点设定) | |
ME:内存异常 | |
SE1/SE2:传感器异常 | |
位置数据:D0~D23 | |
预设数据:D0~D23 | |
转换器诊断数据 | |
参数数据 | |
控制器操作面板操作 | 异常解除:CLR |
原点设定:ZPS1/ZPS2 | |
LED表示切换:DISP SEL | |
PROFIBUS-DP的地址设定:NODE x16, x1 |
PROFIBUS-DP规格
项目 | 规格 |
---|---|
结合点 | PROFIBUS-DP 从动装置(V0) |
通信速度 | 9.6kbps, 19.2kbps, 45.45kbps, 93.75kbps, 187.5kbps, 500kbps, 1.5Mbps, 3Mbps, 6Mbps, 12Mbps |
通信数据 | 输入数据:8Bytes/16Bytes,输出数据:8Bytes, 报错数据:8Bytes,参数数据:7Bytes |
ABSOCODER传感器的分割数・分辨率・电缆长度
VRE 单圈型
项目 | 规格 | ||
---|---|---|---|
型号 | NCW-3DHPRV1R | NCW-3DHPRV2 | |
适用传感器 | VRE-P061, VRE-P074, VRE-P101 | VRE-16TS100 | |
总旋转圈数 | 1 | ||
分割数 | 8192(213) | 65536(216) | |
位置检测方式 | 绝对值方式 | ||
最大传感器电缆长 | 标准电缆(S) | 500m | 200m |
机器人电缆(RBT) | 250m | 100m | |
JKPEV-S电缆 (1.25mm2×5P) |
300m | - |
MRE 多圈型
项目 | 规格 | ||||||
---|---|---|---|---|---|---|---|
型号 | NCW-3DHPRM2R | ||||||
适用传感器 | MRE-32SP061 | MRE-G□SP061 □:总旋转圈数 | |||||
总旋转圈数 | 32 | 64 | 128 | 160 | 256 | 320 | |
单旋转分割数 | 4096 | 2048 | 1024 | 819.2 | 512 | 409.6 | |
总分割数 | 131072(217) | ||||||
位置检测方式 | 绝对值方式 | ||||||
最大传感器电缆长 | 标准电缆(S) | 200m | 300m | ||||
机器人电缆(RBT) | 100m | 150m | |||||
JKPEV-S电缆 (1.25mm2×5P) |
200m | 300m |
项目 | 规格 | ||||||
---|---|---|---|---|---|---|---|
型号 | NCW-3DHPRM2R | ||||||
适用传感器 | MRE-32SP074 | MRE-G□SP074 □:总旋转圈数 | |||||
总旋转圈数 | 32 | 64 | 128 | 160 | 256 | 320 | |
单旋转分割数 | 4096 | 2048 | 1024 | 819.2 | 512 | 409.6 | |
总分割数 | 131072(217) | ||||||
位置检测方式 | 绝对值方式 | ||||||
最大传感器电缆长 | 标准电缆(S) | 300m | |||||
机器人电缆(RBT) | 150m | ||||||
JKPEV-S电缆 (1.25mm2×5P) |
300m |
项目 | 规格 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
型号 | NCW-3DHPRM2R | |||||||||||
适用传感器 | MRE-32SP101 | MRE-G□SP101 □:总旋转圈数 | ||||||||||
总旋转圈数 | 32 | 64 | 128 | 160 | 256 | 320 | 512 | 1280 | 2048 | 2560 | 3072 | |
单旋转分割数 | 4096 | 2048 | 1024 | 819.2 | 512 | 409.6 | 256 | 102.4 | 64 | 51.2 | 42.6 | |
总分割数 | 131072(217) | |||||||||||
位置检测方式 | 绝对值方式 | |||||||||||
最大传感器电缆长 | 标准电缆(S) | 300m | ||||||||||
机器人电缆(RBT) | 150m | |||||||||||
JKPEV-S电缆 (1.25mm2×5P) |
300m |
CYLNUC 传感器一体型液压缸或汽缸
项目 | 规格 | |
---|---|---|
型号 | NCW-3DHPRLC | |
适用传感器 | CYLNUC | |
绝对值检测范围 | 12.8mm | |
分辨率 | 1.5625μm | |
位置检测方式 | 半绝对值方式 | |
最大传感器电缆长 | 标准电缆(S) | 200m |
机器人电缆(RBT) | 100m | |
JKPEV-S电缆 (1.25mm2×5P) |
200m |
Inrodsensor 液压缸内置型ABSOCODER传感器
项目 | 规格 | ||
---|---|---|---|
型号 | NCW-3DHPRLC | ||
适用传感器 | IRS-51.2P | IRS-32.8P | |
绝对值检测范围 | 51.2mm | 32.768mm | |
分辨率 | 6.25μm | 4μm | |
位置检测方式 | 半绝对值方式 | ||
最大传感器电缆长 | 标准电缆(S) | 200m | |
机器人电缆(RBT) | 100m | ||
JKPEV-S电缆 (1.25mm2×5P) |
200m |
VLS 直線型
项目 | 规格 | |
---|---|---|
型号 | NCW-3DHPRL8 | |
适用传感器 | VLS-8SM | |
绝对值检测范围 | 8.192mm | |
分辨率 | 1μm | |
位置检测方式 | 半绝对值方式 | |
最大传感器电缆长 | 标准电缆(S) | 200m |
机器人电缆(RBT) | 100m | |
JKPEV-S电缆 (1.25mm2×5P) |
- |
外形图
对应PROFINET NCW-3DHPN
NCW-3DHPN是可以连接PROFINET的2轴型转换器。
型号选定
NCW-3DHPN[1]
- [1]适用传感器
-
代码 传感器 V1R VRE-P061/074/101 M2R MRE-32SP061/074/101
MRE-G□SP061/074/101LC CYLNUC, Inrodsensor (IRS-51.2P) L8 VLS-8SM
系统构成
规格
一般规格
项目 | 规格 |
---|---|
电源电压 | DC24V±10% (含波纹) |
耗电量 | 10W以下 |
绝缘电阻 | 20MΩ以上(DC500V Mega) [DC电源端子整体到接地间] |
耐电压 | AC500V 60Hz 1分钟[DC电源端子整体到接地间] |
耐振动 | 20m/s2 10〜500Hz・5分×10周期・3方向(符合JIS C0040) |
使用时周围温度 | 0〜+55℃ (不可冻结) |
使用时周围湿度 | 20〜90%RH (不可凝结) |
使用时周围环境 | 在没有腐蚀性气体,粉尘的环境下使用 |
保存时周围温度 | -25〜+70℃ |
接地 | D种接地 (第3种接地) |
构造 | 配电柜内置书架型,可连接DIN导轨 |
外形尺寸 (mm) | 39(W)×155(H)×93(D) |
质量 | 约0.4kg |
性能规格
项目 | 规格 | |||||
---|---|---|---|---|---|---|
型号 | NCW-3DHPNV1R | NCW-3DHPNM2R | ||||
适用传感器 | VRE-P061 VRE-P074 VRE-P101 |
MRE-32SP061 | MRE-G□SP061 MRE-32SP074 MRE-G□SP074 |
MRE-32SP101 MRE-G□SP101 |
||
位置检测方式 | 绝对值位置检测 | |||||
分割数 | 8192分割×1圈 | 4096分割×32圈 〜 409.6分割×320圈 |
4096分割×32圈 〜 42.6分割×3072圈 |
|||
检测轴数 | 2 | |||||
位置数据采样时间 | 2ms | |||||
设定值保存 | 非易失性存储器 (FRAM) | |||||
最大传感器电缆长 | 标准电缆(S) | 500m | 200m | 300m | ||
机器人电缆(RBT) | 250m | 100m | 150m | |||
JKPEV-S电缆 (1.25mm2×5P) |
300m | 200m | 300m |
项目 | 规格 | ||||
---|---|---|---|---|---|
型号 | NCW-3DHPNLC | NCW-3DHPNL8 | |||
适用传感器 | CYLNUC | IRS-51.2 | IRS-32.8 | VLS-8SM | |
位置检测方式 | 半绝对值位置检测 | ||||
分辨率 | 1.5625μm (12.8mm/8192分割) |
6.25μm (51.2mm/8192分割) |
4μm (32.8mm/8192分割) |
1μm (8.192mm/8192分割) |
|
检测轴数 | 2 | ||||
位置数据采样时间 | 2ms | ||||
设定值保存 | 非易失性存储器 (FRAM) | ||||
最大传感器电缆长 | 标准电缆(S) | 200m | 200m | ||
机器人电缆(RBT) | 100m | 100m | |||
JKPEV-S电缆 (1.25mm2×5P) |
200m | - |
项目 | 规格 |
---|---|
型号 | NCW-3DHPNV1R, NCW-3DHPNM2R, NCW-3DHPNLC, NCW-3DHPNL8 |
异常检测 | 传感器异常,内存异常,Watchdog定时器异常,内部I/F异常 |
附属功能 | 预设功能 |
监测器LED | MS:模块状态 |
NS:网络状态 | |
L/A1/L/A2:通信状态 | |
PON:内部电源正常 | |
RDY:转换器正常 | |
PR1/PR2:预设动作(当前位置设定) | |
ME:内存异常 | |
SE1/SE2:传感器异常 | |
位置数据:D0~D23 | |
预设数据:D0~D23 | |
前次预设数据:D0~D23 | |
转换器诊断数据 | |
参数数据 | |
通信诊断数据 | |
控制器操作面板操作 | LED表示切换:DISP SEL |
通信规格
项目 | 规格 |
---|---|
物理层 | Ethernet 100Base-TX、ISO/IEC 8802-3 |
通信端口数 | 2 (接头:RJ45) |
通信速度 | Auto-Negotiation (100Mbit/s) |
通信格式 | Auto-Negotiation (Full Duplex) |
通信周期时间(更新时间) | 最小2ms |
RT Class | RT Class 1 |
一致性 | Class B |
PROFINET 版本 | PN2.3 |
基本协议 | Internet Protocol (IP version 4) (RFC 791) User Datagram Protocol (UDP) (RFC 768) Transfer Control Protocol (TCP) (RFC 793) Address Resolution Protocol(ARP) (RFC 826) Internet Control Message Protocol (ICMP) (RFC 792) Simple Network Management Protocol (SNMP)(RFC1157) Link Layer Discovery Protocol (LLDP)(IEEE802.1AB) Media Redundancy Protocol (MRP)(IEC 62439-2 |
推荐电缆 | CAT-5e STP直连电缆 |
电缆长 | 节点间距:最大100m |
外形图
对应EtherNet/IP NCW-3DHIP
NCW-3DHIP是可以连接到EtherNet/IP的2轴型转换器。
型号选定
NCW-3DHIP[1]
- [1]适用传感器
-
代码 传感器 V1R VRE-P061/074/101 M2R MRE-32SP061/074/101
MRE-G□SP061/074/101LC CYLNUC, Inrodsensor (IRS-51.2P, IRS-32.8P)
系统构成
规格
一般规格
項目 | 规格 |
---|---|
电源电压 | DC24V±10% (含波纹) |
耗电量 | 10W以下 |
绝缘电阻 | 20MΩ以上(DC500V Mega) [DC电源端子整体到接地间] |
耐电压 | AC500V 60Hz 1分钟[DC电源端子整体到接地间] |
耐振动 | 20m/s2 10〜500Hz・5分×10周期・3方向(符合JIS C0040) |
使用时周围温度 | 0〜+55℃ (不可冻结) |
使用时周围湿度 | 20〜90%RH (不可凝结) |
使用时周围环境 | 在没有腐蚀性气体,粉尘的环境下使用 |
保存时周围温度 | -25〜+70℃ |
接地 | D种接地 (第3种接地) |
构造 | 配电柜内置书架型,可连接DIN导轨 |
外形尺寸 (mm) | 39(W)×155(H)×93(D) |
质量 | 约0.4kg |
性能规格
项目 | 规格 | |||||
---|---|---|---|---|---|---|
型号 | NCW-3DHIPV1R | NCW-3DHIPM2R | ||||
适用传感器 | VRE-P061 VRE-P074 VRE-P101 |
MRE-32SP061 | MRE-G□SP061 MRE-32SP074 MRE-G□SP074 |
MRE-32SP101 MRE-G□SP101 |
||
位置检测方式 | 绝对值位置检测 | |||||
分割数 | 8192分割×1圈 | 4096分割×32圈 〜 409.6分割×320圈 |
4096分割×32圈 〜 42.6分割×3072圈 |
|||
检测轴数 | 2 | |||||
位置数据采样时间 | 2ms | |||||
设定值保存 | 非易失性存储器 (FRAM) | |||||
最大传感器电缆长 | 标准电缆(S) | 500m | 200m | 300m | ||
机器人电缆(RBT) | 250m | 100m | 150m | |||
JKPEV-S电缆 (1.25mm2×5P) |
300m | 200m | 300m |
项目 | 规格 | ||||
---|---|---|---|---|---|
形式 | NCW-3DHIPLC | ||||
适用传感器 | CYLNUC | IRS-51.2 | IRS-32.8 | ||
位置检测方式 | 半绝对值位置检测 | ||||
分辨率 | 1.5625μm (12.8mm/8192分割) |
6.25μm (51.2mm/8192分割) |
4μm (32.8mm/8192分割) |
||
检测轴数 | 2 | ||||
位置数据采样时间 | 2ms | ||||
设定值保存 | 非易失性存储器 (FRAM) | ||||
最大传感器电缆长 | 标准电缆(S) | 200m | |||
机器人电缆(RBT) | 100m | ||||
JKPEV-S电缆 (1.25mm2×5P) |
200m |
项目 | 规格 |
---|---|
型号 | NCW-3DHIPV1R, NCW-3DHIPM2R, NCW-3DHIPLC, NCW-3DHIPL8 |
异常检测 | 传感器异常,内存异常,Watchdog定时器异常,内部I/F异常 |
附属功能 | 预设功能 |
监测器LED | MS:模块状态 |
NS:网络状态 | |
L/A1/L/A2:通信状态 | |
PON:内部电源正常 | |
RDY:转换器正常 | |
PR1/PR2:预设动作(当前位置设定) | |
ME:内存异常 | |
SE1/SE2:传感器异常 | |
位置数据:D0~D23 | |
预设数据:D0~D23 | |
前次预设数据:D0~D23 | |
传感器代码 | |
转换器诊断数据 | |
参数数据 | |
通信诊断数据 | |
控制器操作面板操作 | LED表示切换:DISP SEL |
IP 地址设定(IP / NET):×1 IP 地址设定(IP / ADR):×16、×1 |
|
背面操作 | LINK1/LINK2 通信设定(通信速度、通信格式) |
通信规格
项目 | 规格 |
---|---|
物理层 | Ethernet 10Base-T,100Base-TX、ISO/IEC 8802-3 |
通信端口数 | 2 (接头:RJ45) |
通信速度(可以选择) | 100Mbit/s , 10Mbit/s , Auto-Negotiation |
通信格式(可以选择) | Full Duplex , Half Duplex , Auto-Negotiation |
通信周期时间 (RPI) | 最小2ms |
协议 | CIP Conformance Test CT-15 |
基本协议 | Internet Protocol(IP version 4) (RFC 791) User Datagram Protocol(UDP) (RFC 768) Transfer Control Protocol(TCP) (RFC 793) Address Resolution Protocol(ARP) (RFC 826) Internet Control Message Protocol (ICMP) (RFC 792) Bootstrap Protocol(BOOTP)(RFC951) Dynamic Host Configuration Protocol(DHCP)(RFC2131) |
对应网络拓扑结构 | 星形拓扑结构 线性母线拓扑结构 环状拓扑结构(DLR功能) |
DLR功能 | ー |
Web服务器功能 | ー |
推荐电缆 | CAT-5e STP直连电缆 |
电缆长 | 节点间距:最大100m |
