二进制码输出・格雷码输出转换器 NCX

产品概要

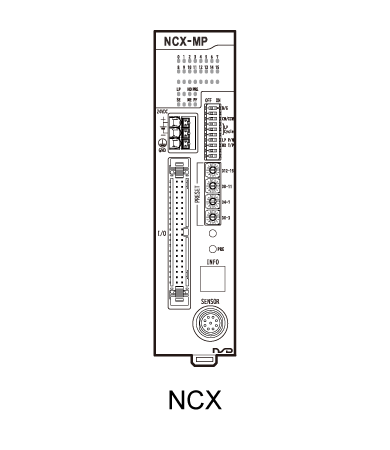

二进制码输出・格雷码输出转换器 NCX

NCX是NSD位置检测传感器ABSOCODER的转换器部。通过与ABSOCODER传感器配套使用，以二进制码・格雷码输出位置信息。

资料下载　　　联系方式

特点

实现不被安装场所左右的广角视野

无论从哪个角度看LED亮灯时的显示都可以正确的识别。

漏型连接（NPN）源型连接（PNP）通过接线可以自由切换

原本是根据连接类型需要进行选型，现在可以通过接线实现NPN和PNP双对应。

二进制码/格雷码输出可以通过开关切换进行选择

输出码可以通过开关切换简单的进行选择。

位置数据可以简单变更

只要按一下旋转开关就可以将任意的数值简单设定为位置数据。

移动终端可以确认说明书和生产序列号

通过移动终端读取本体正面的二维码，就可以简单确认产品信息和说明书。

型号选定

NCX-[1]

[1]适用传感器
代码 传感器
VP VRE-P028/VRE-P062
V2 VRE-16TS062
MP MRE-32SP062/MRE-G□SP062(□ : 64/128/160/256/320)
LW VLS-256PWB/VLS-512PWB/VLS-1024PW
LY VLS-512PYB/VLS-1024PYB/VLS-2048PY

关于上述以外的规格 请联系我们。

系统构成

  • 传感器
    •
    • 单圈型(VRE)
    •
    •
    • 单圈型(VRE)高分辨型
    •
    •
    • 多圈型(MRE)
    •
    •
    • 直线型(VLS)
    • 传感器电缆 3P-S-0102/3P-RBT-0102
    • 传感器电缆 3S-RBT-0103/3S-RBT-0102
    • 传感器电缆 4P-S-0102/4P-RBT-0102
    • 传感器电缆 4P-RBT-0103/4P-S-0102/4P-RBT-0102
  • 转换器・控制器
    • NCX

规格

一般规格

项目 规格
电源电压 DC24V
额定电源电压变动 DC20.4 ～ 28.8V (含波纹)
耗电量 7W 以下
绝缘电阻 DC电源端子整体到接地间 20MΩ以上(DC500V Mega)
耐电压 DC电源端子整体到接地间 AC500V 60Hz 1分钟
耐振动 20m/s2 10 ～ 500Hz・5分×10周期・3方向 (符合IEC60068-2-6)
使用时周围温度 0 ～ +55℃ (不可冻结)
使用时周围湿度 5 ～ 95 %RH (不可凝结)
使用时周围环境 在没有腐蚀性气体，粉尘的环境下使用
保存时周围温度 -25 ～ +70℃
接地 D种接地 (第3种接地)
构造 配电柜内藏型
安装方法 可从2点螺丝安装 或 DIN-轨道安装
哪一个方式都可以进行安装
外形尺寸 (mm) 39(W)×155(H)×93(D) [详情请参考外形图]
质量 约0.3kg

性能规格

项目 规格
型号 NCX-VP NCX-V2 NCX-MP NCX-LW NCX-LY
检测轴数 1
位置数据采样时间 0.2ms 0.1ms 0.1ms 0.1ms 0.1ms
状态
输出信号		 锁存脉冲 :
位置数据读取
周期信号		 1点
传感器未连接异常 1点
异常 2点 1点 2点 2点 2点
输入信号 预设 : 1点
保持 : 1点
预设值设置开关
(面板表面)		 预设 (位置数据设定)
预设按钮
(面板表面)
设定功能
开关
(面板表面)		   位置数据输出代码设定 (二进制码／格雷码) : 1点
  设定位置数据增加方向 (CW／CCW) : 1点
  设定锁存脉冲极性 : 1点
位置数据
更行周期		 高速 - 0.1ms 0.1ms 0.1ms 0.1ms
0.2ms 0.2ms 0.2ms 0.2ms 0.2ms
0.4ms 0.4ms 0.4ms 0.4ms 0.4ms
0.8ms 0.8ms 0.8ms 0.8ms 0.8ms
1.6ms 1.6ms 1.6ms 1.6ms 1.6ms
3.2ms - - - -
低速 12.8ms 12.8ms 12.8ms 12.8ms 12.8ms
25.6ms 25.6ms 25.6ms 25.6ms 25.6ms
51.2ms 51.2ms 51.2ms 51.2ms 51.2ms
保持格式 透明格式
PC同步格式
监测器LED 位置数据，锁存脉冲输出，保持输入状态，预设输入状态
传感器未连接异常，硬件异常，存储异常，电源电压下降异常

ABSOCODER传感器的分割数・分辨率・电缆长度

VRE 单圈型

项目 规格
型号 NCX-VP NCX-V2
输出代码 二进制／格雷码
适用传感器 VRE-P028, VRE-P062 VRE-16TS062
总旋转圈数 1
分割数 8192(213) 65536(216)
最大传感器电缆长 标准电缆 (S) 100m -
机器人电缆 (RBT) 100m 100m

MRE 多圈型

项目 规格
型号 NCX-MP
输出代码 二进制／格雷码
适用传感器 MRE-
32SP		 MRE-
G64SP		 MRE-
G128SP		 MRE-
G160SP		 MRE-
G256SP		 MRE-
G320SP
总旋转圈数 32 64 128 160 256 320
单旋转分割数 2048 1024 512 409.6 256 204.8
总分割数 65536(216)
最大传感器电缆长 标准电缆 (S) 100m 100m
机器人电缆 (RBT) 40m 70m

VLS 直線型

项目 规格
型号 NCX-LW NCX-LY
输出代码 二进制／格雷码
适用传感器 VLS-
256PWB		 VLS-
512PWB		 VLS-
1024PW		 VLS-
512PYB		 VLS-
1024PYB		 VLS-
2048PY
分辨率 0.00781
mm		 0.0156
mm		 0.03125
mm		 0.00781
mm		 0.0156
mm		 0.03125
mm
总分割数 32768(215) 65536(216)
最大传感器电缆长 标准电缆 (S) 100m 60m
机器人电缆 (RBT) 50m 30m

输入输出规格

项目 规格
型号 NCX-VP NCX-V2 NCX-MP NCX-LW NCX-LY
输入 输入信号 PRE(预设）: 1点
HD(保持) : 1点
输入电路 DC输入 (可连接 sink 或 source)
绝缘方式 光耦
输入逻辑 负逻辑 (sink连接)／正逻辑 (source连接)
额定输入电压 DC12／24V(DC27Vmax.)
额定输入电流 10mA(DC24V時)
ON电压 DC10V以上
OFF电压 DC4V以下
输出 输出信号 位置数据 D0 ～ D12：
13点		 D0 ～ D15：
16点		 D0 ～ D15：
16点		 D0 ～ D14：
15点		 D0 ～ D15：
16点
锁存脉冲 :
位置数据读取
周期信号		 LP：1点 LP：1点 LP：1点 LP：1点 LP：1点
传感器未连接
异常		 SE：1点 SE：1点 SE：1点 SE：1点 SE：1点
异常 ERR, ERR：
2点		 ERR：
1点		 ERR, ERR：
2点		 ERR, ERR：
2点		 ERR, ERR：
2点
输出电路 开漏 (可连接 sink 或 source)
绝缘方式 D0 ～ D15, LP, SE：数字隔离器
ERR, ERR：光耦
输出逻辑 D0 ～ D15：负逻辑 (sink连接)／正逻辑 (source连接)
SE：正逻辑 (sink连接)／負論理 (source连接)
ERR：负逻辑 (sink连接)／正逻辑 (source连接)
ERR：正逻辑 (sink连接)／負論理 (source连接)
输出极性 LP：通过开关进行切换
额定负载电压 DC5／12／24V(DC30Vmax.)
最大负载电流 D0〜D15, LP, SE：50mA／点
ERR, ERR：100mA／点
ON时最大电压降 0.8V
